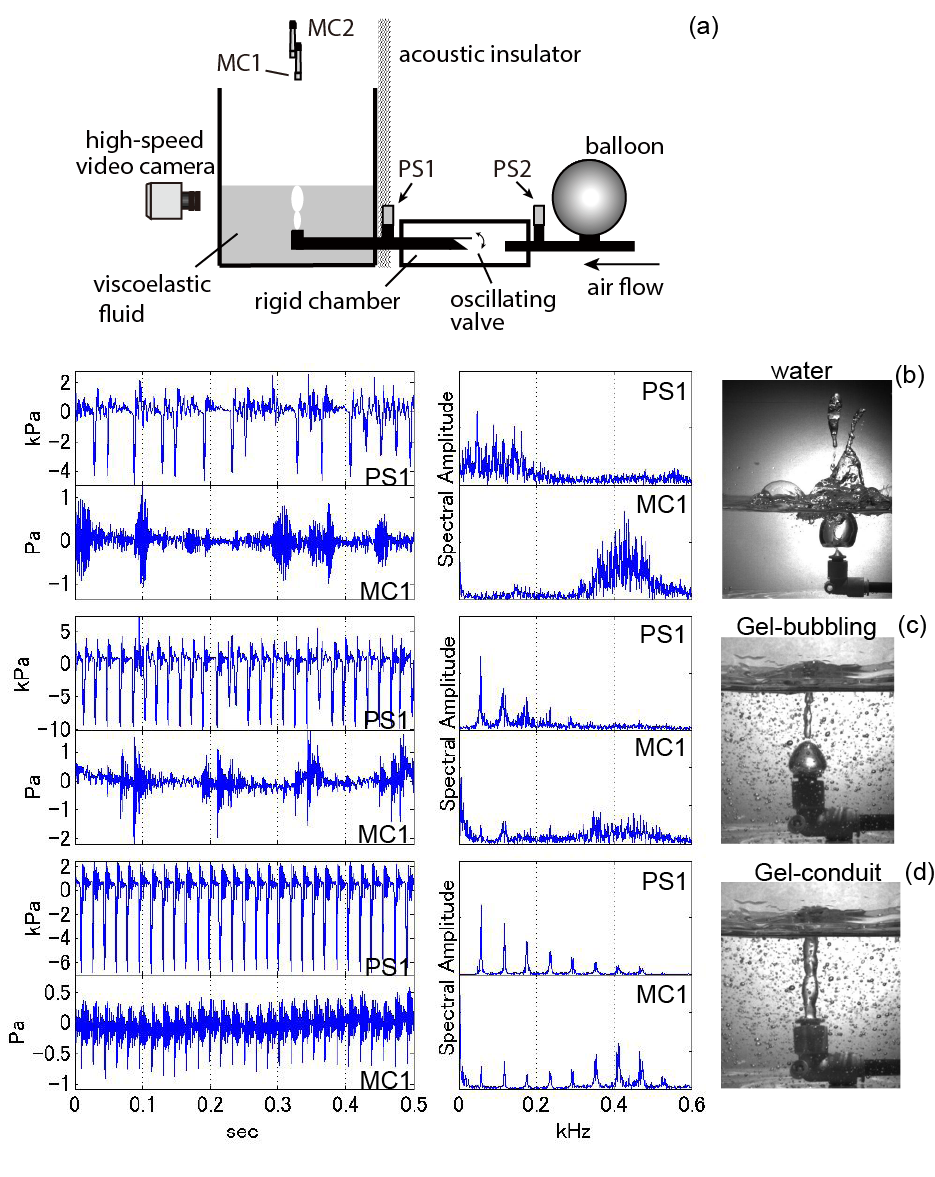

図8 新燃岳2011年噴火の溶岩流出期に見られた，調和型の地震微動から地震−空振微動への遷移を再現するモデル実験．(a)実験装置の概略．気流によって振動するバルブを通って，流体の底からガスを供給する．圧力センサー（PS1, PS2）で気体供給路内の圧力変動を計測し，マイクロフォン（MC1,MC）で，空中に放出される音波を計測する． PS1とMC1それぞれの計測波形とスペクトル，及び，高速度ビデオカメラの映像を示す．流体中の気体輸送形態が，気泡からガスパイプに遷移するところで，観測された地震と空振の微動の特徴が再現された．
