淡路島を東西に横切る断面より，地殻構造は，島の中央部に対して非対称であることがわかった．大阪湾側では，厚い堆積層（2.5sTWT，約3000m）とそれを貫く断層，播磨灘側ではやや薄い（1.0sTWT，約800m）堆積層がイメージングされた．淡路島の東岸で基盤深度が大きく変化して，幾つかの断層の存在が確認された．測線の陸上部では野島断層，中持断層，東浦断層等が記録断面で確認できた．基盤深度の急変と複数の断層が集中していることから淡路島の東岸が造構造的に重要であることが示唆される．

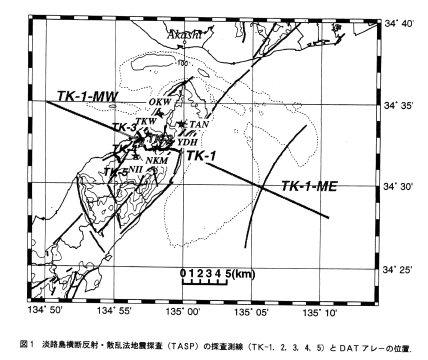

TK-2（1.5km），TK-3（0.75km），TK-4（1.25km），TK-5（1.5km）の補助測線では，油圧インパクターを用いた反射法地震探査を行った．TK-3は断層解剖計画で掘削する観測井の掘削点を横切る測線で，掘削点近傍の高分解能探査を目指した．小倉付近での野島断層とその分岐した断層が記録断面上に明瞭に認められた．
この実験では，通常の反射法探査のほかに，反射法探査を行うために発震するバイレ−タの信号を測線の周りに２次元的に配置した６箇所の小アレイで記録し，断層破砕帯などから散乱してくる波を観測した．各小アレイは，約５０m間隔に配置した６〜７台の地震計からなる．全観測点数は４０地点．アレイ間の間隔は３〜５km程度とした．バイブロサイスは平均５０m間隔で発震し，震源も線状アレイとみなして解析する．地震計(4.5Hz, 上下動)の出力を500Hzでサンプリングし，バイレ−タの信号を新規に開発したDAT（デジタル・オ−ディオ・テ−プ）を用いた長時間デジタルレコーダで連続記録した．レコーダはGPS時計で１ミリ秒の精度で時刻管理されている．震源からは，８から８０Hzまでのスイープ波形が繰り返して発震される．この信号を後処理によって，重合とコリレーション処理を行った．バイブレ−タの信号をオフライの記録器で観測して処理をすることは，この実験で初めて試みた．反射法探査で屈折法的な記録を得て，速度解析の精度と空間分解能を向上させることのできることを示した点は大きな成果である．

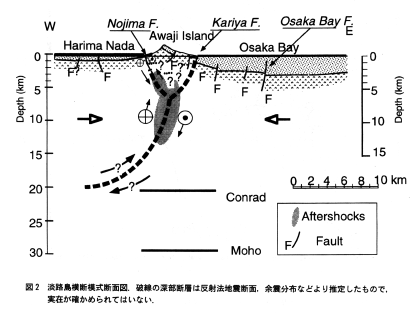

このアレーでは余震も多数記録された．この観測期間で約500個の震源が決められた．これらの余震の位置と，地殻深部の断層の関係を知ることが，この研究の目標である．現在までの解析の結果によると，余震分布，断層の傾斜の向きなどより淡路島の西岸の断層（野島断層）と東岸の断層（東浦断層，仮屋断層）は地下深部で結合していることが示唆されている（図２）．この図が実際に正しいかどうは今後の詳しい解析に待たなければならないが，活断層と大地震の関係を理解するにはこのような地殻深部までの高分解能の探査が不可欠であろう．本探査研究（TASP）は，主として，平成７年度地震予知研究経費（補正予算）によって，東京大学地震研究所が中心となり，千葉大学理学部，東京大学理学部，徳島大学総合科学部，宮崎大学教育学部，静岡大理学部，（株）地球科学総合研究所等の研究者との共同研究として実施された．
|
