(1)課題番号：0105

(2)機関名：東京大学地震研究所

(3)新建議の項目：定常的な広域地殻活動

 (a)島弧地殻不均質に関する観測研究

 (b) 1. (１) ウ，(２)イ，ウ，エ．2.(1) エ, オ.

(4)平成11年度の成果の概要

 (4-1) 人工地震・自然地震観測

1999年北海道日高衝突帯大学合同地震観測−島弧地殻の変形過程と衝突帯テクトニクスの解明を目指して−

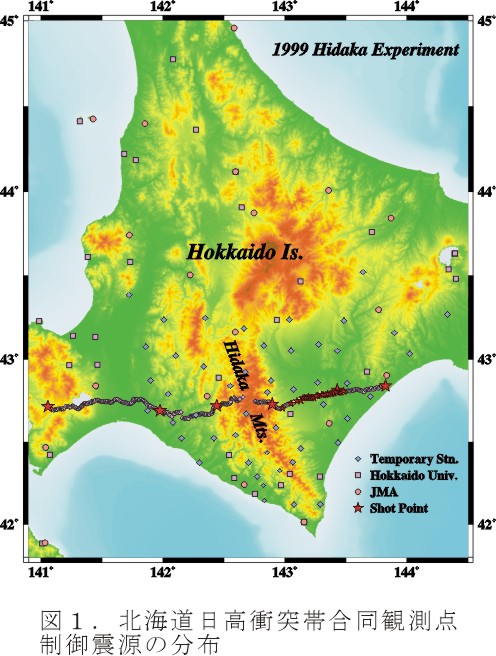

　地震研究所が中核となって推進している島弧地殻変形過程プロジェクトの平成11年度実験は，北海道地域で実施された（図1）．北海道・日高地域は，島弧—島弧衝突帯という地球科学的にも興味深い地質環境にある．この実験は，北海道南部をほぼ東西に横断する屈折法地殻構造調査，日高山脈の東側の十勝平野で実施された反射法地震探査，北海道南部に臨時に展開された高密度微小地震観測から構成される．これらの実験・観測に基づき，衝突による地殻の変形・改変過程（特に地殻の剥離現象や衝上）を明らかにするとともに，地殻の変形に伴う地殻活動の発生様式とそのメカニズムの解明を目指す．

(1-a)屈折法地震探査

　屈折法探査では，全長227kmの測線上に297点の観測点が展開され，6発のshotが行われた．実験データは，基本的な処理がすでに終了し，すべてのtrace dataが作成されている．得られた記録によれば，測線全体にわたって初動走時が大きく乱れ，探査領域の地殻最浅部の構造が非常に複雑であることがわかる．また，日高山脈の東側には，初動振幅に匹敵するような大振幅の後続波が確認された．これは，地殻内深部（深さ20-30km）からの広角反射波と考えられる．

(1-b)自然地震観測

　自然地震観測においては，北海道大学及び気象庁の約50点の定常観測点に加えて，1999年7月に47点の臨時観測点が設置された．これらの観測点データは，衛星テレメータシステムによって，既に全国に配信されている．これらのデータは，地殻不均質構造と地殻活動の関連性を明らかにする上でも，また，対象領域のやや広域的な3次元構造を解明する上でも重要である．これまでの観測によれば，1999年7月から2000年1月までに，約1700個の震源が決定された．この内M5以上が16個，M4以上が130個，M3以上が597個，M2以上が1388個であった．更に，陸域の活断層に沿った地震や波形が相似な地震，顕著な反射波や変換波なども観測されている．現時点までの走時データを用いた3次元P波速度構造によると，十勝平野から日高山脈にかけて衝上する高速度層の存在が示唆される．今後さらに走時データの蓄積が進めばより高精度で広範囲のイメージングが期待される．

(1-c)反射法地震探査

　深部反射法地震探査は，日高山脈の東側の十勝平野で実施された．探査測線長は43km，チャンネル数は870でこれまで日本で行われた探査の中で最高となった．反射波とさらにこの測線に西側延長上にoffline型レコーダ61台を150ｍ間隔に設置した．それぞれのレコーダには，50m間隔毎に設置した3ch分のデータを収録した．また，1998年には，この測線の西側において，日高山脈を挟むように2本の測線（長さ9km及び15km）.これらの実験データを総合的にmappingすることで，日高山脈北部の地殻内の不均質構造に新たな知見が得られるものと期待される．これまでに得られた暫定的な処理結果によれば，十勝平野下では，西上がりと水平ないしは西下がりの2つ比較的明瞭な反射面が確認され，日高最南部で見られた地殻剥離と同様の現象が，本実験領域でも進行している可能性が強い（図2）．

　一方，浅層反射法地震探査は，まだ，不明の点の多く残されている十勝活断層系に焦点をあてた．深部地殻探査では充分にイメージングできない活断層の地表近傍の地質構造を明らかにするために，帯広市南部の約7.7km測線で高密度探査（発震点及び受信点間隔25m）を行った．その結果，深さ約1kmまでの反射断面が得られ，西側に急傾斜となる2つの撓曲帯の存在が明らかになった．東側の撓曲帯については，以平断層に沿った地表の撓曲帯と一致するが，西側の撓曲帯については地表の途別川断層に伴う撓曲帯よりも，西側までより大規模な撓曲構造を形成している．一連の撓曲構造の形成は，逆断層の西方への前進運動としてとらえることができるが，今回の結果は，より新しい時期に形成された西側の断層が，地表の断層よりもさらに西側に地下に伏在し，より規模の大きい撓曲構造を形成していることを示している．今後，深部地殻構造探査の成果と既存の石油探査資料の検討により，この断層系の形状を総合的に解明し，変動地形学的調査結果と合わせて断層ごとの歪速度の分配について明らかにしていく予定である．



 四国—南海トラフ構造探査

　また，海洋技術センターと共同で，四国地域の構造調査を行った．この実験は，四国沖で同センターが実施した大規模海底地殻構造調査の陸側延長部にあたる．この実験では，四国の地殻内に北傾斜の極めて明瞭な反射面が存在し，更に，プレート上面からと見られる反射波が記録された．これらの結果は，四国の付加帯構造や地殻発達過程を考察する上で，重要な拘束条件を与えるものである．



(4-2) 電磁気的観測

地下比抵抗構造の解明

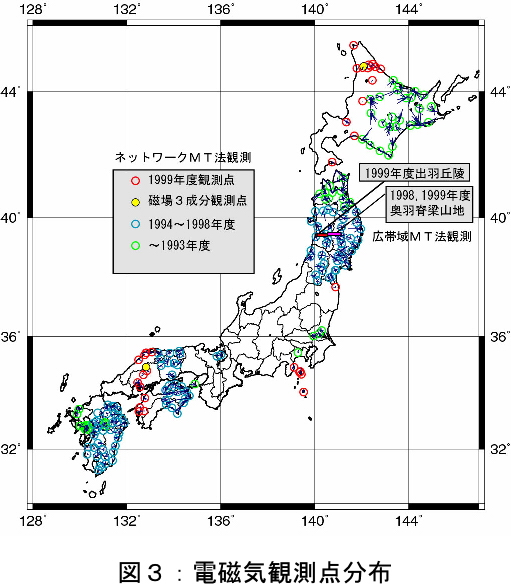

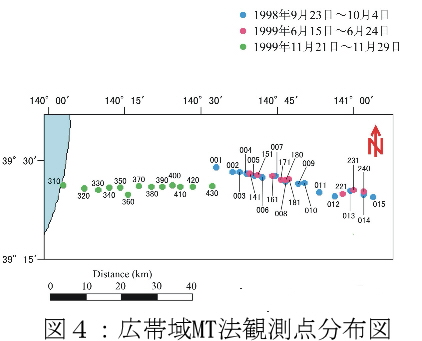

北海道と西日本の各大学研究者を中心として，自作電極と市内線を用いた小規模ネットワークＭＴ法（ＮＭＴ）観測を道北の遠別から音標に至る側線で実施し，従来のＮＴＴ通信用アースと局間中継線を用いたＮＭＴ観測を北海道北部西部各地（稚内，名寄，深川，札幌，苫小牧，函館）と中国四国地方西部各地（松江，平田，出雲，石見太田，三次，安芸吉田，呉，広島，岩国，美祢，山口，松山，大洲，城川，宇和）で実施した(図３)．観測に必要なメタリック回線の光ファイバー化が急速に進んでいるのは，後者の局間中継線である．次に，全国の大学，国立機関の研究者の共同により，昨年度広帯域ＭＴ法（ＷＢＭＴ）観測が行われた奥羽脊梁山地で９点の補充観測を行い，その西側の出羽丘陵地域で１３点のＷＢＭＴ観測を実施した(図４)．

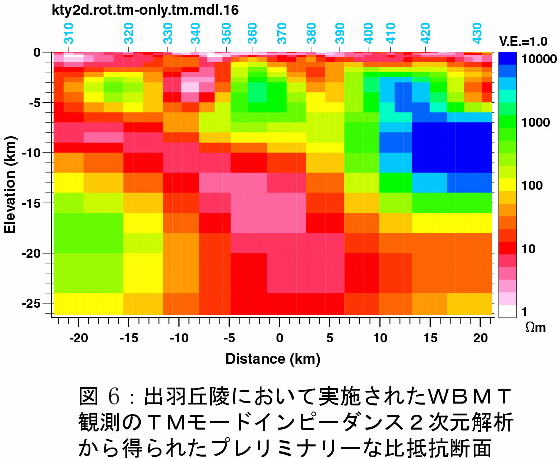

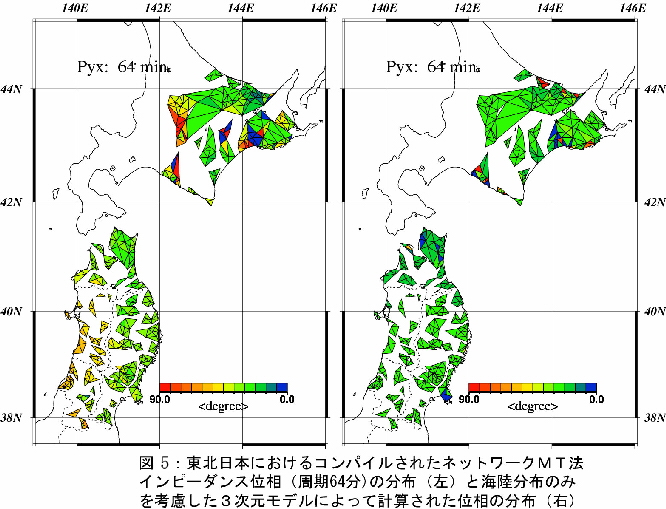

　ＮＭＴ観測については，ようやく，蓄積されてきたデータの一次的解析，統一的なコンパイルが進み，島弧に沿う方向の特徴的な構造や(図５)，北海道，東北，四国中国，九州各地方の大局的な構造の類似，相違などが明らかになりつつある．２次元解析による構造の解明や，３次元解析の方策が練られている．ＷＢＭＴ観測からは，プレリミナリーな２次元解析結果ではあるが，出羽丘陵域の地殻内に，東落ちに傾いた数〜10Wmの低比抵抗域が認められた(図６)．

　また，人工ノイズのため比抵抗構造探査の空白域になっている日本列島中央部の深部比抵抗構造を求めるため，制御電流源を用いた時間領域電磁法（ＴＤＥＭ）の実用化にも努めている．本年３月には伊豆半島伊東市付近でＴＤＥＭ観測を実施する．これは地震発生に関与していると考えられる流体の所在をつかむためと，さらにその時間的変化を検出することも狙っていて，過去２回毎年実施している．
