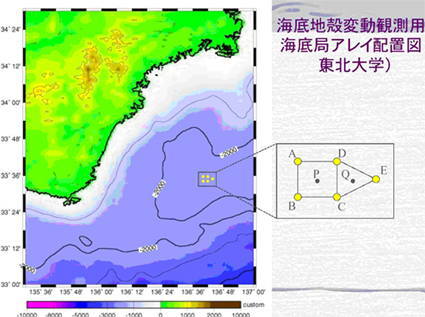

熊野灘沖の観測点の位置と5台の海底局の配置図．

AからEまでの５つの点は、海底局（精密音響測距用音響トランスポンダー）の設置点であるが、Ａ点からＤ点までの４点では平成16年3月に海底局を設置済みであり、この航海で残るＥ点へ設置した。ついでC, D, E点の近くにそれぞれ１台の倒立音響測深機（IES: Inverted Echo Sounder）を設置し、観測期間中、海底から海面まで音波が往復する時間を計測した。A~E点の位置を下記に示す。

A点　EJ17　北緯33度35.77分、東経136度40.14分

　　　　　　B点　EJ18　北緯33度34.25分、東経136度40.08分

　　　　　　C点　EJ19　北緯33度34.23分、東経136度41.92分

　　　　　D点　EJ20　北緯33度35.74分、東経136度41.91分

　　　　E点　EJ21　北緯33度35.00分、東経136度43.85分

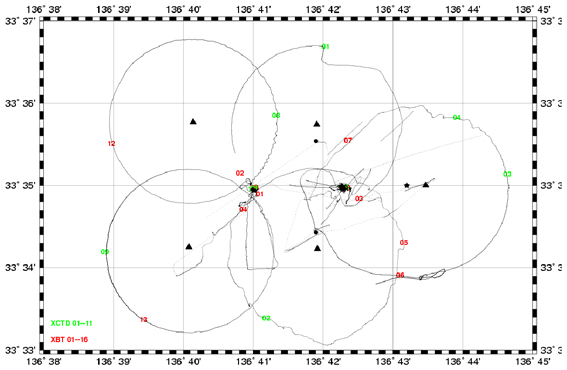

8月の航海の航跡図．各海底局の回りを回り個々の位置を決めた後，アレイ中心で定点保持観測を

行い, アレイの精密位置を求めた．定期的に XCTD/XBT で音速構造を測定した．
