Piezo制御を加えた場合

本論文での実験では2台のレーザーともに温度制御のみで周波数安定化している。そこでこれにさらにピエゾ制御を加えて周波数安定化した場合の安定度について考えてみることにする。

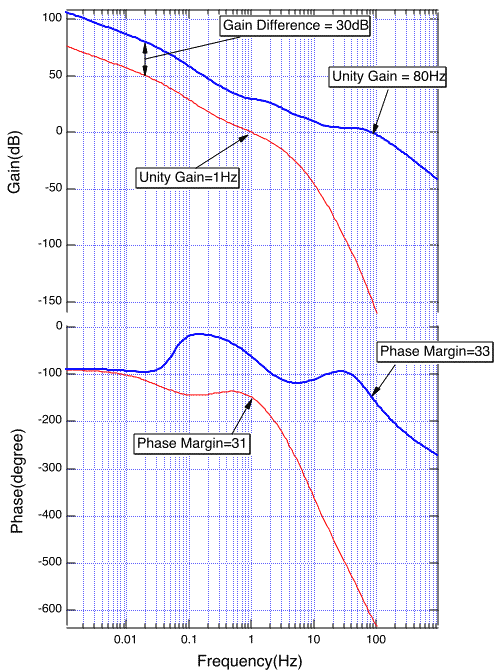

Piezo制御の周波数制御特性を考慮してUnity Gain 周波数 100Hz にくるようなレーザー制御の Open Loop伝達関数を考えてみた（下図）。 するとUnity Gain周波数がいままで温度制御のOpen Loop伝達関数で 決まっていたのがPiezo制御のOpen Loop伝達関数で決定されるようになったために 温度制御のLoopのGainを約30倍引き上げることができた。
