写真(クリックして!) | 固有周期 | 製造元(国) | 説明 |
---|---|---|---|

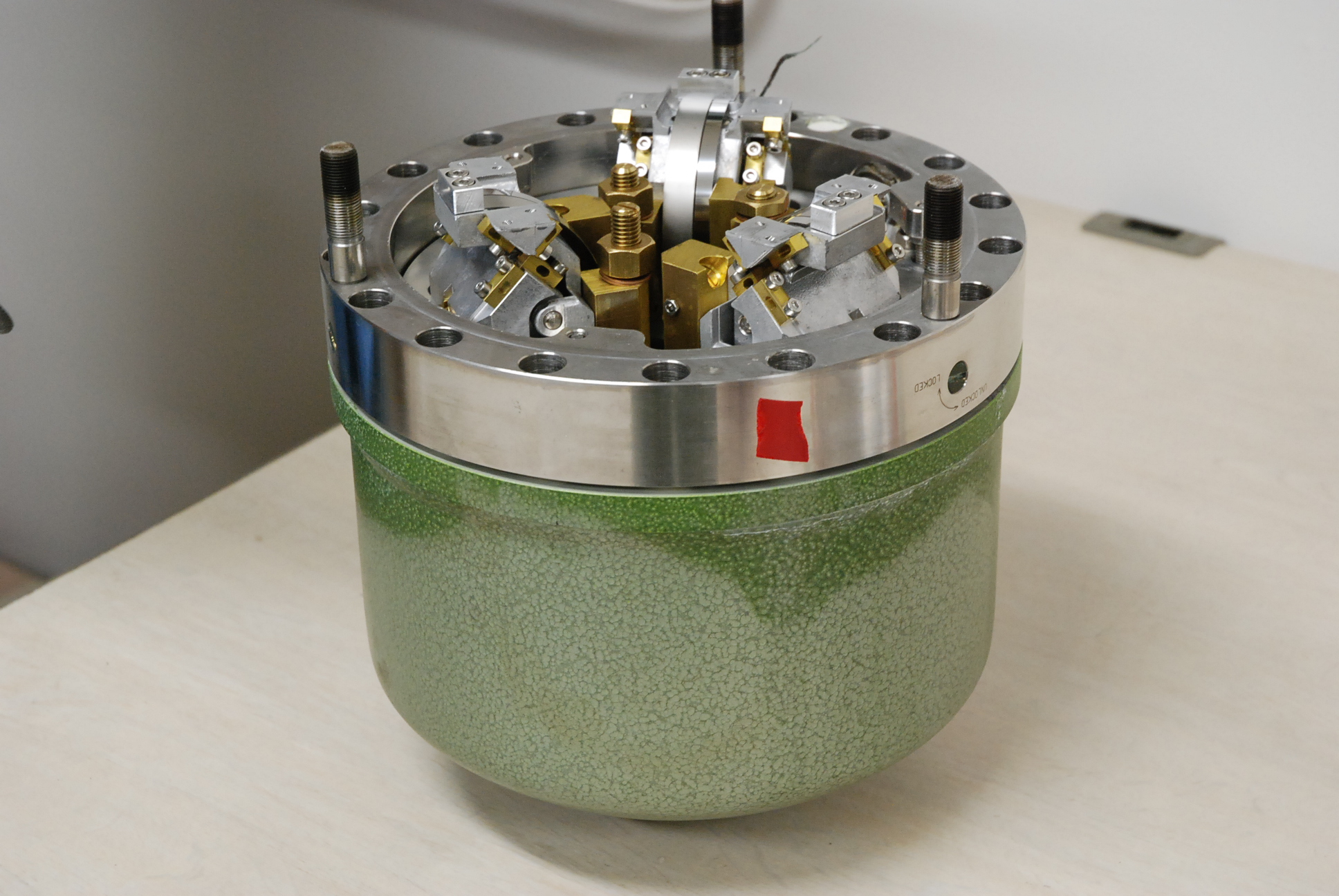

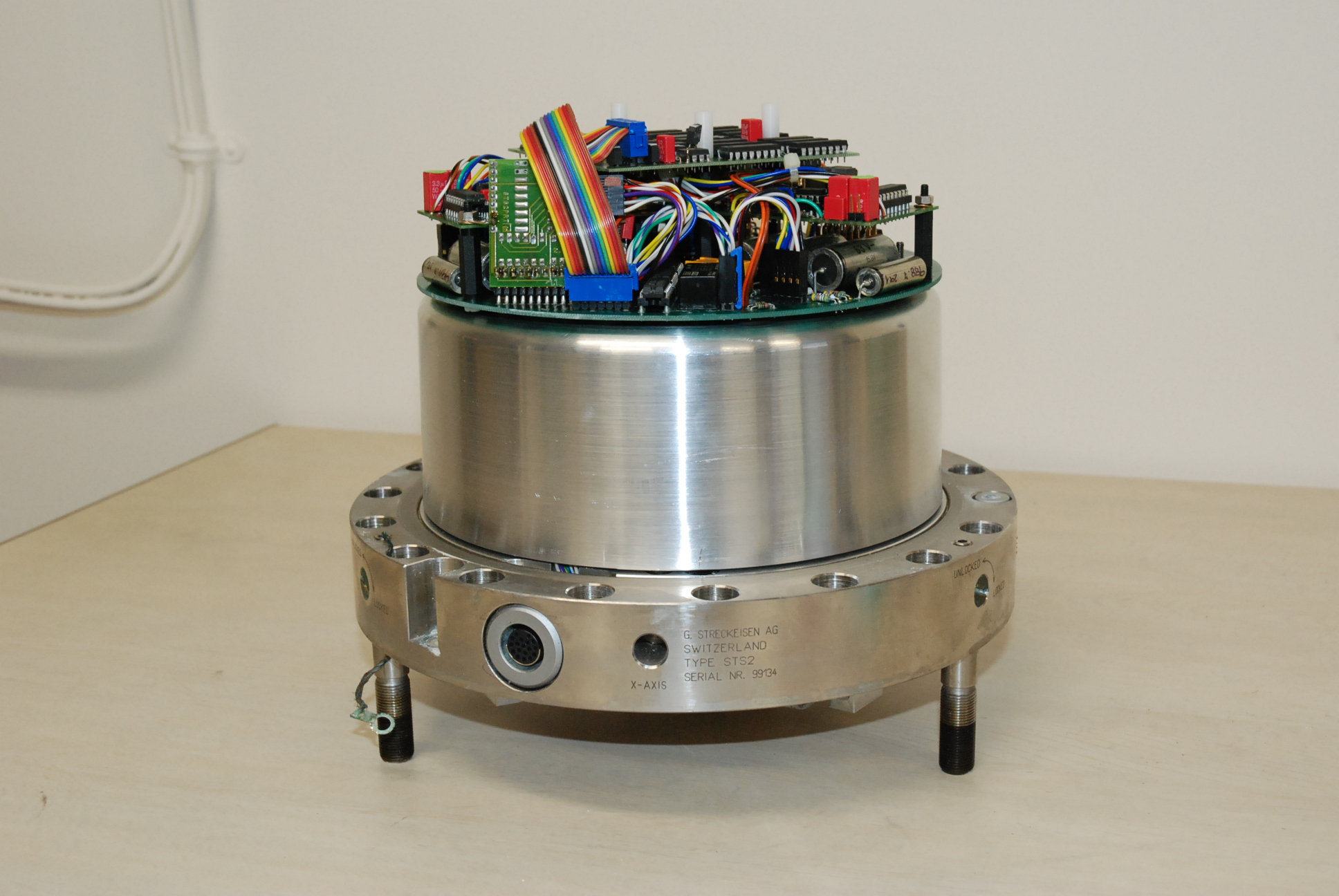

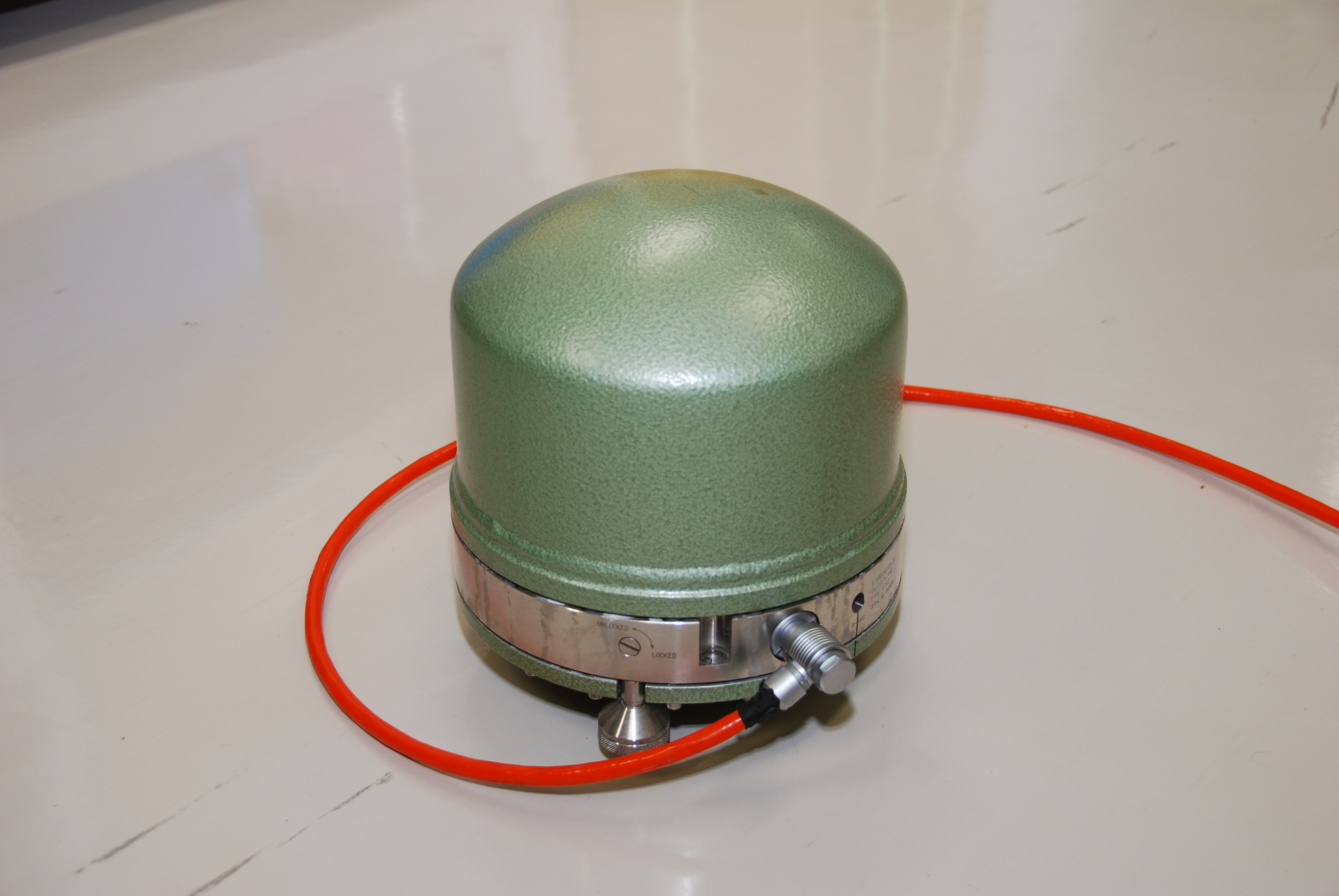

120s | G. Streckeisen AG (Switzerland) | STS-2世界中で広く使われている広帯域地震計(その1).筐体内部,振り子(ひっくり返しています) | |

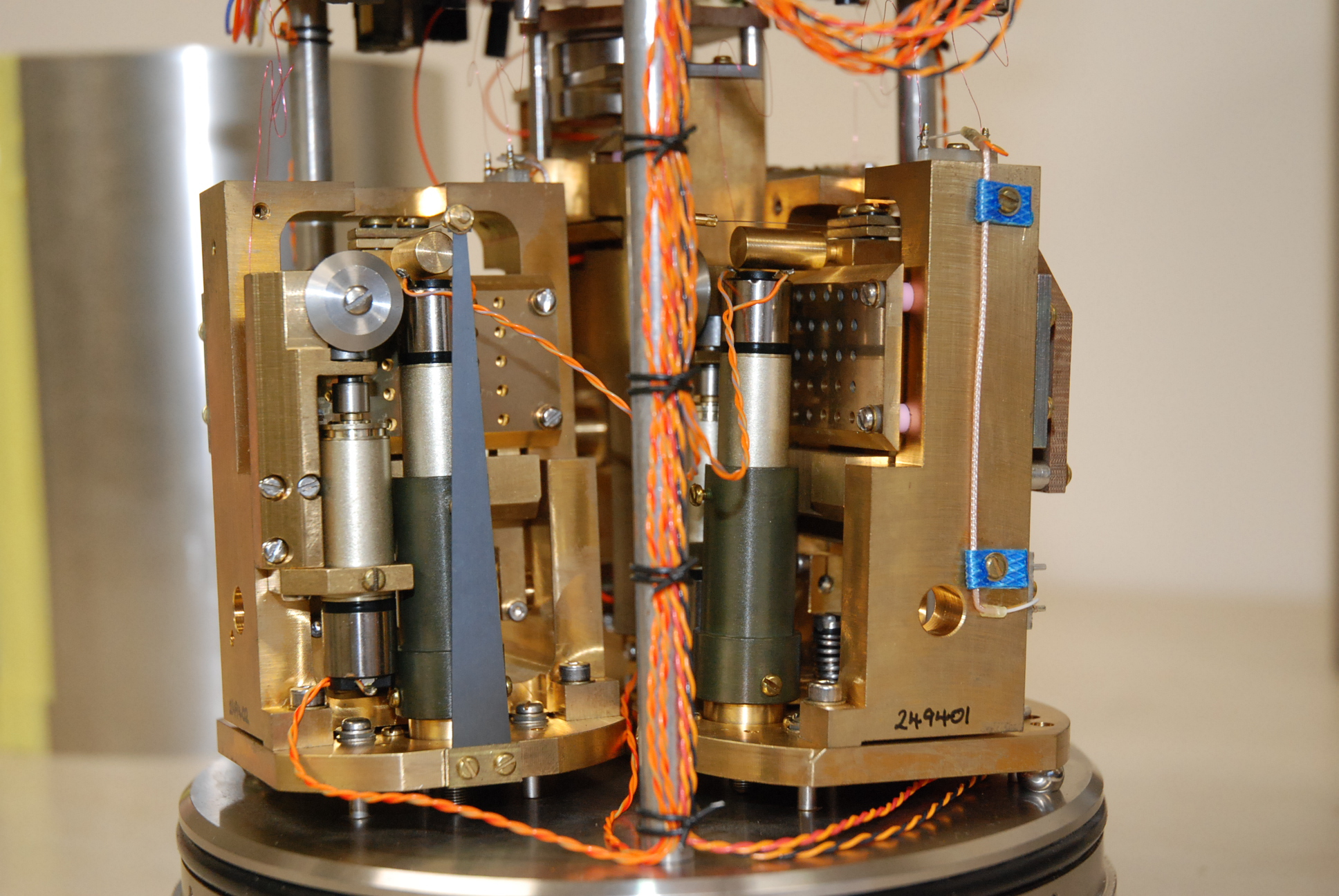

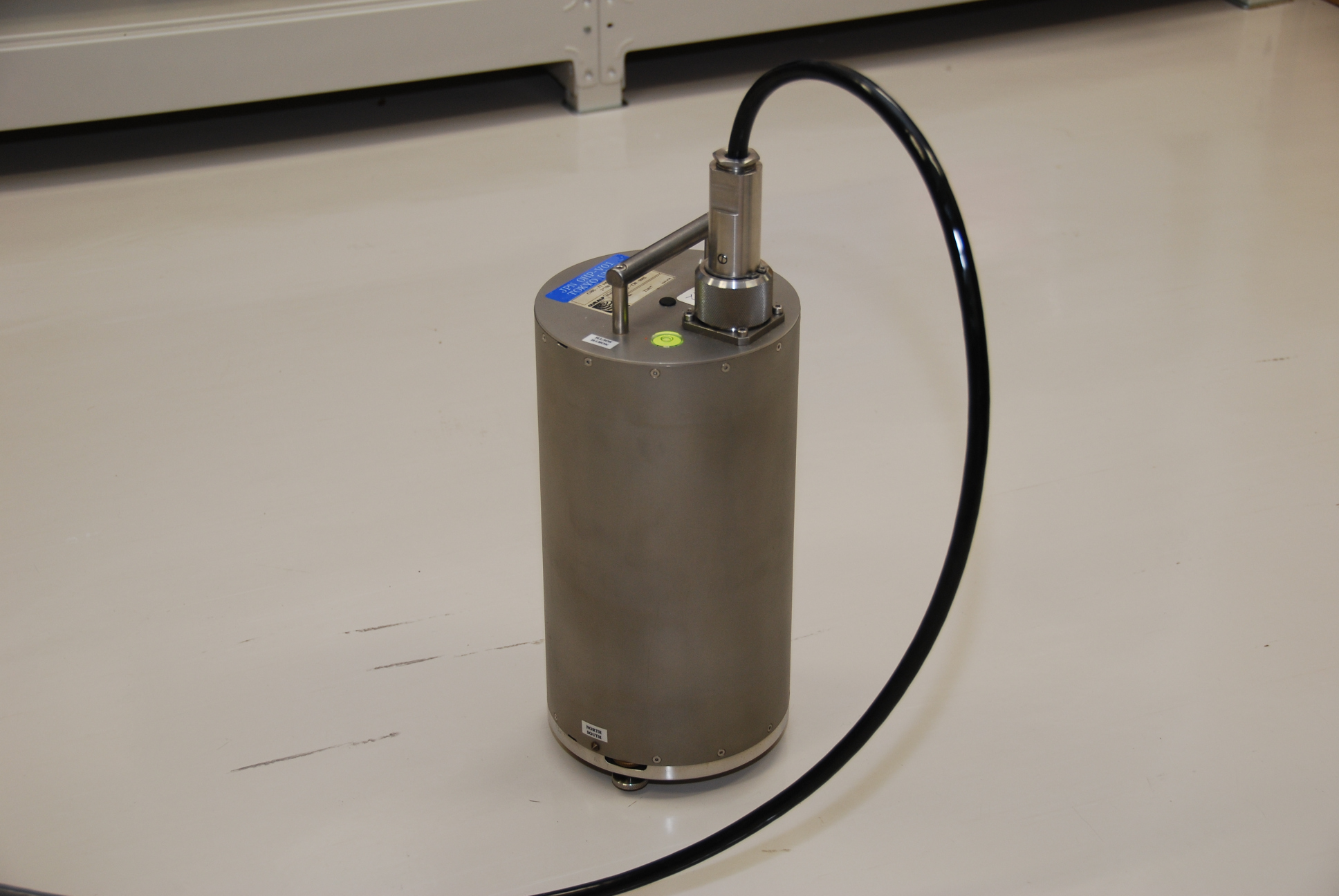

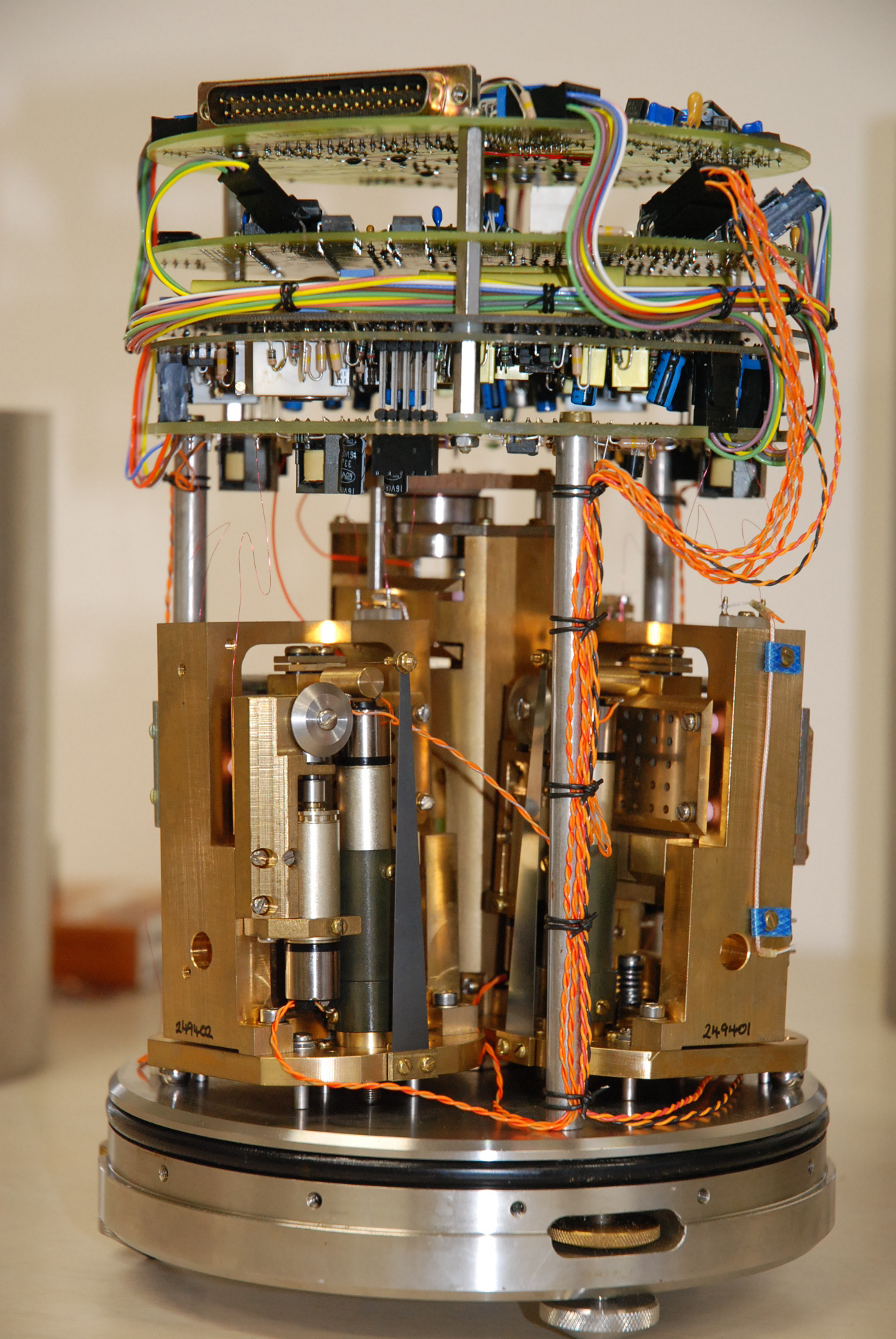

100s | Güralp Systems Ltd. (UK) | CMG-3T世界中で広く使われている広帯域地震計(その2).写真は100秒計だが,120秒計,360秒計などもある.筐体は共通. 筐体内部,振り子 | |

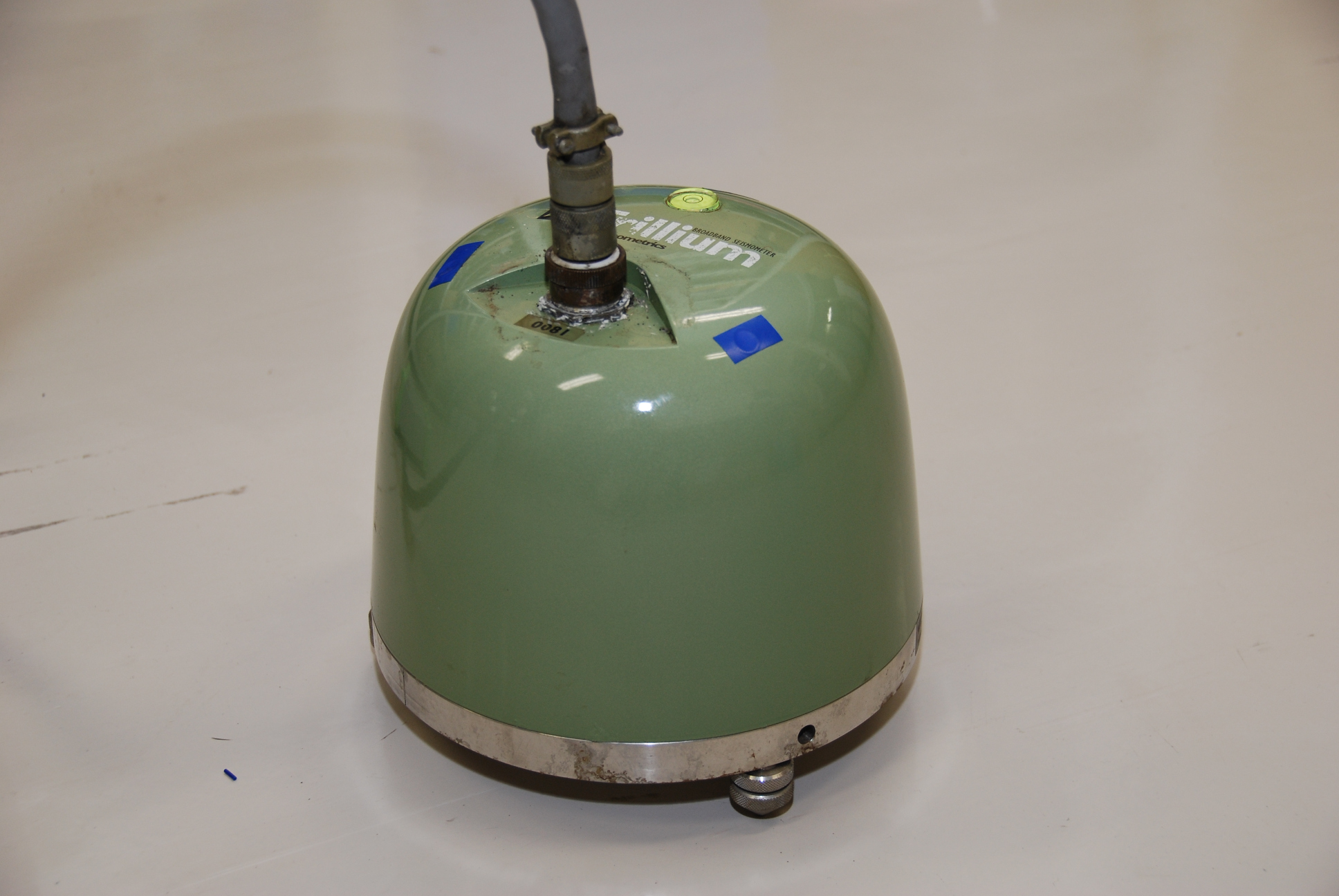

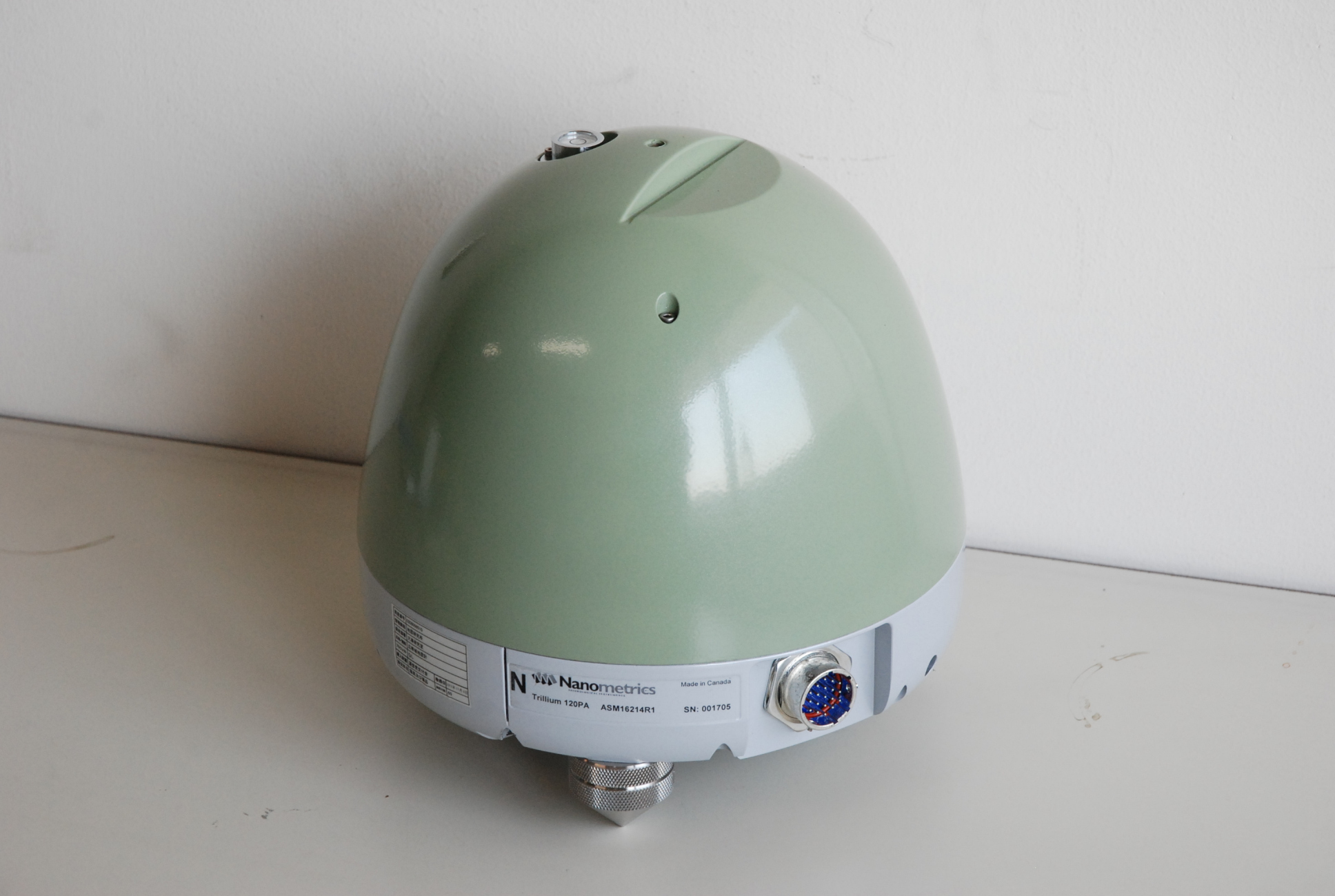

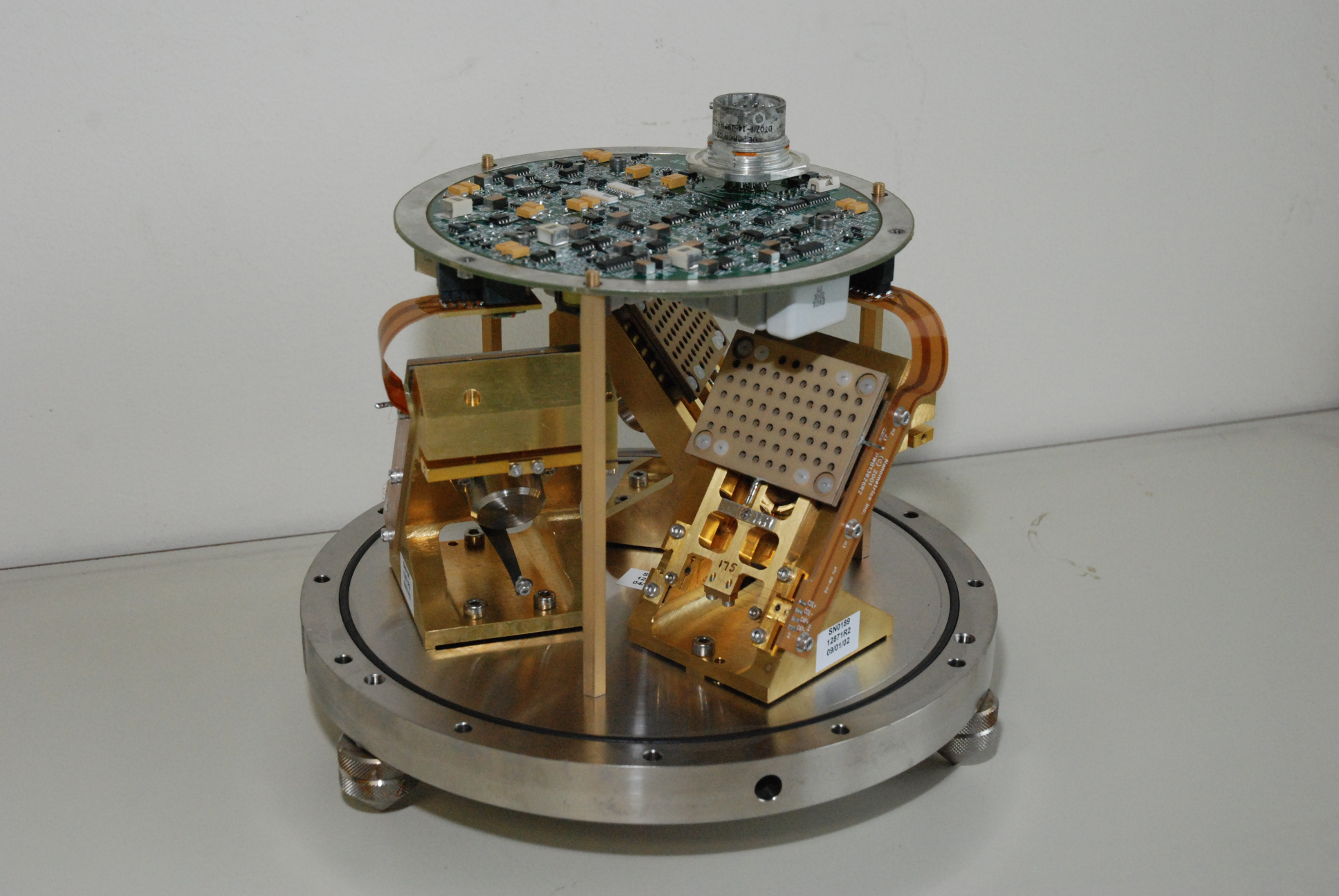

40s | Nanometrics Seismological Inc. (Canada) | Trillium 40比較的新しい広帯域地震計.輸送時のクランプ(振り子が動かないように固定)が不要. 120秒計(Trillium 120PA)や240秒計(Trillium 240)*もある. 筐体内部 | |

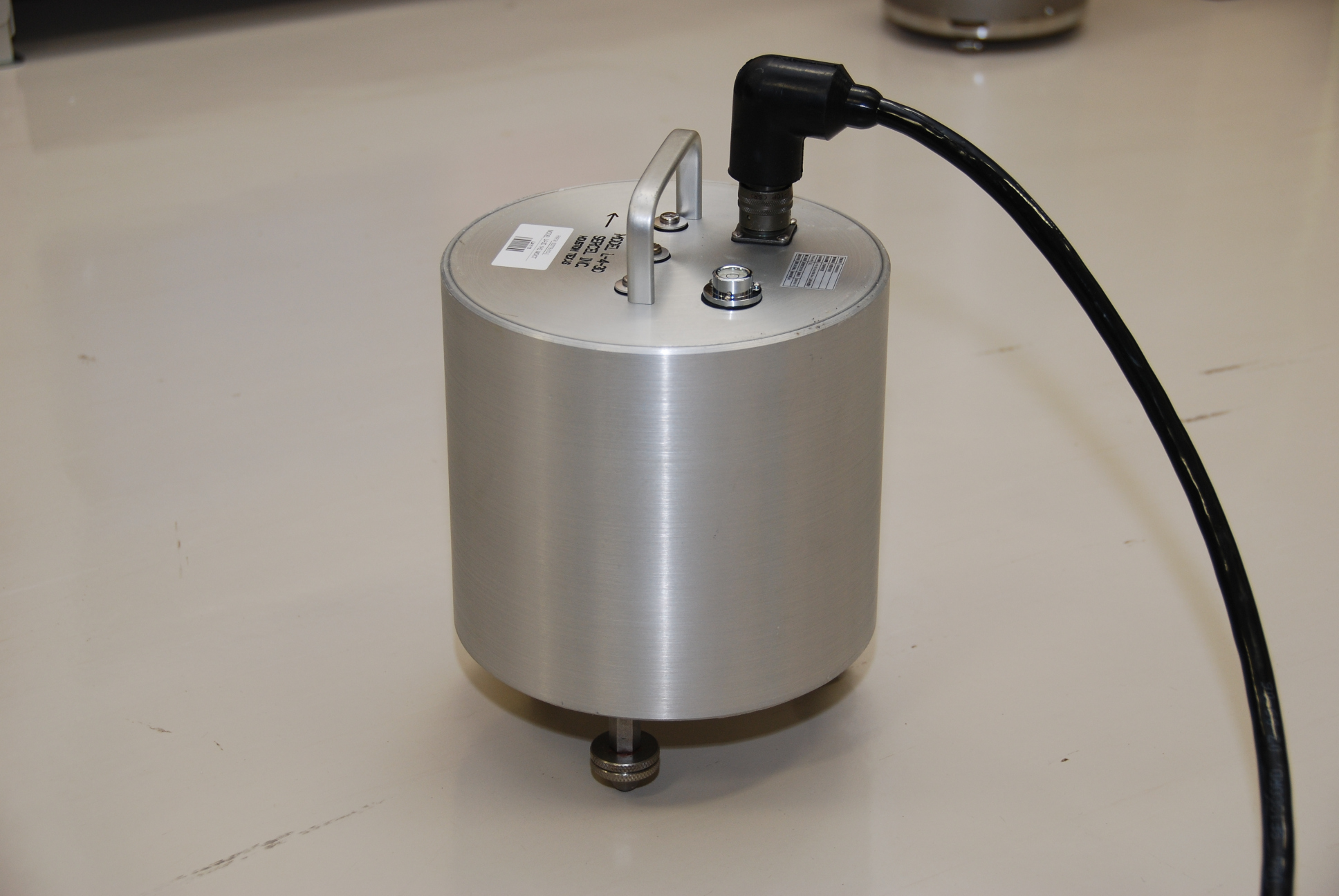

1s | Sercel Inc. (USA) (旧 Markproducts Inc.) | L-4C1秒計の定番.上下動/水平動の1成分型もあり. 0.5秒計(L-4A)*もある. | |

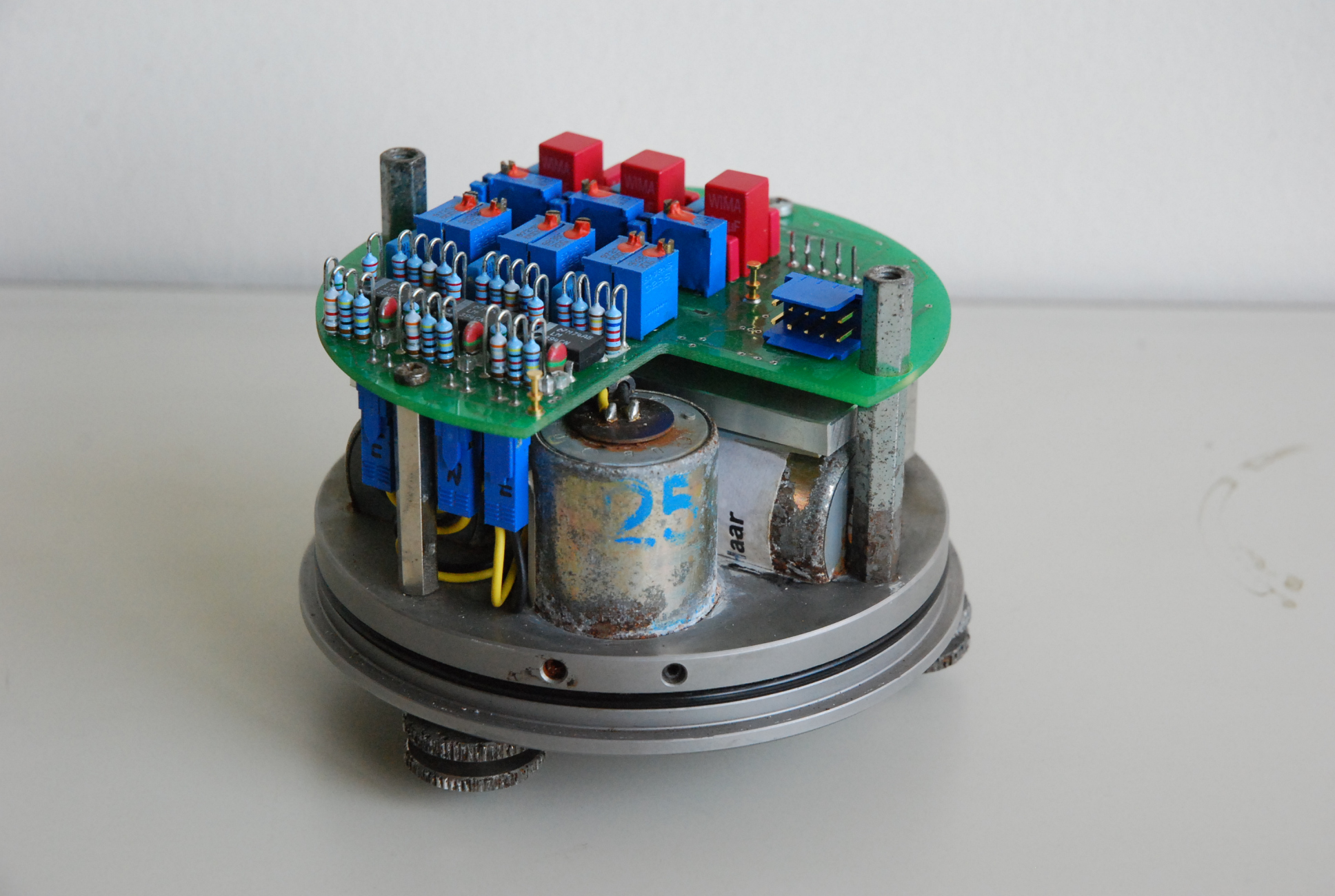

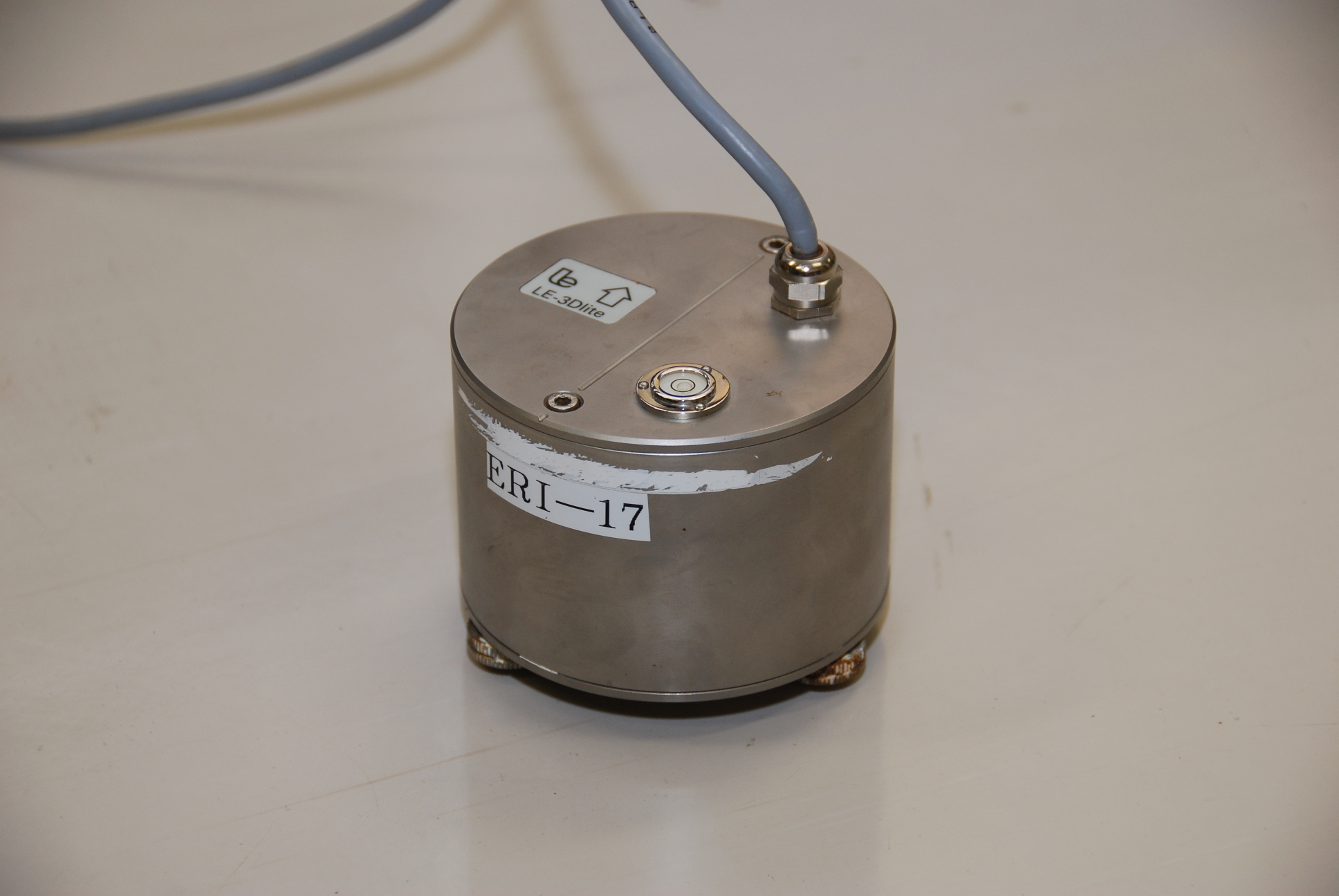

1s | Lennartz electronic Ltd. (Germany) | LE-3Dlite小型の1秒計.短周期の換振器と負帰還回路を組み合わせて小型化. LE-3Dシリーズには5秒計(LE-3D/5s),20秒計(LE-3D/20s)*もある. 筐体内部 | |

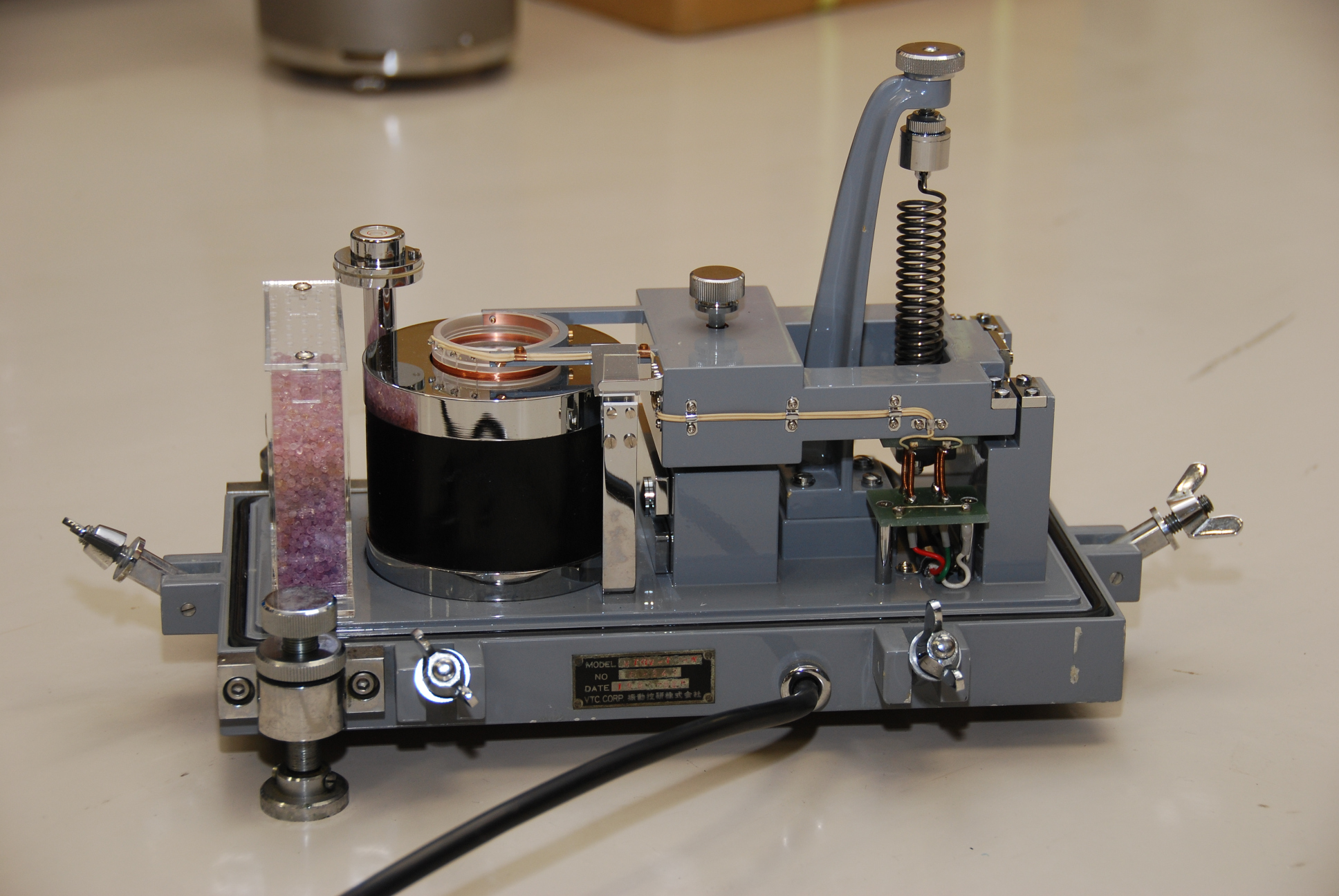

1s | 振動技研(株) (日本) (旧 保坂振動計器製作所) | MTDV-1C-Wかつて国内で広く使われた上下動1秒計(1成分).現在も多くの観測点で使用されている. 3成分観測をするにはMTDH-1C-Wを2台組み合わせて使用する. | |

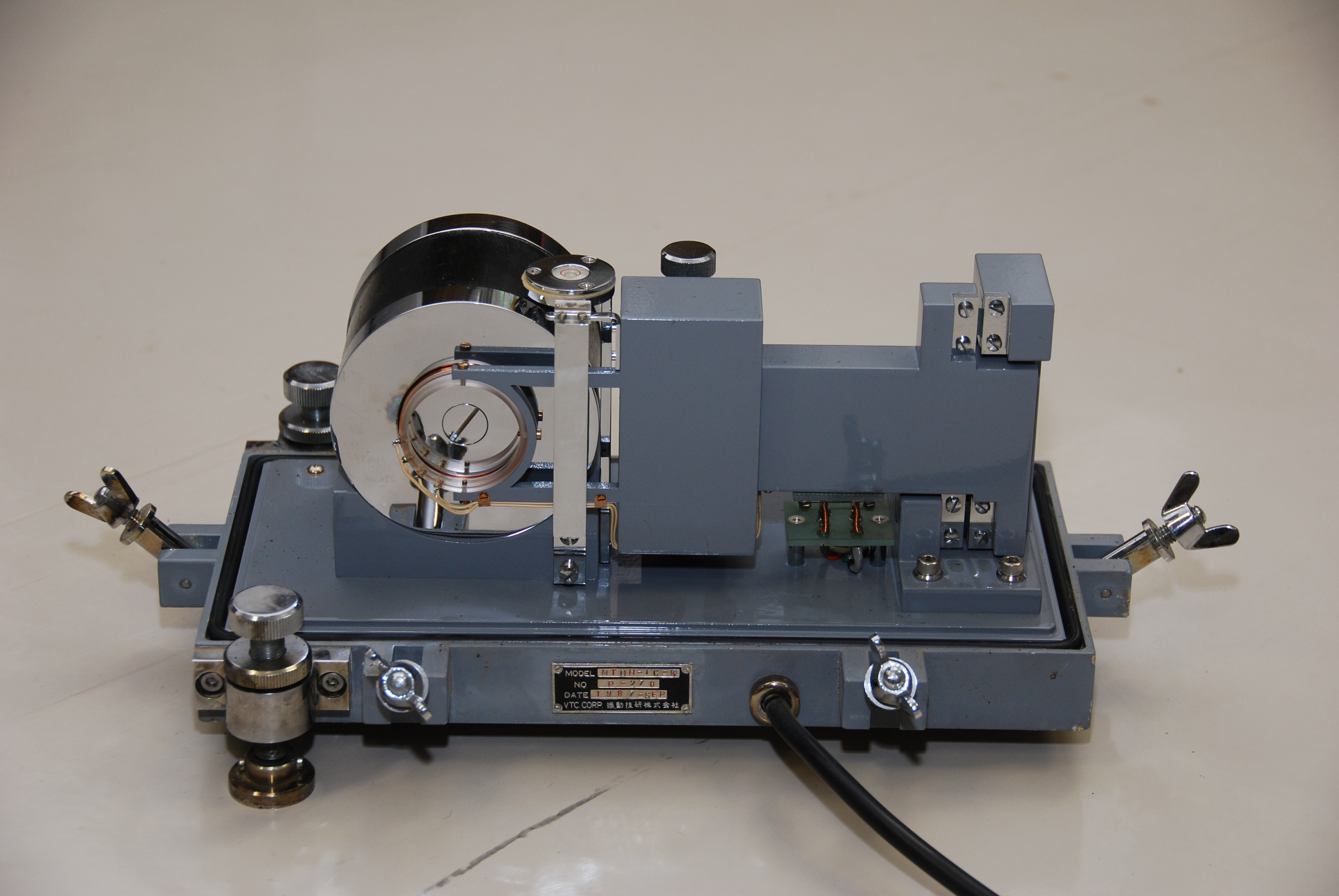

1s | 振動技研(株) (日本) (旧 保坂振動計器製作所) | MTDH-1C-W上の1秒計の水平動型(1成分). | |

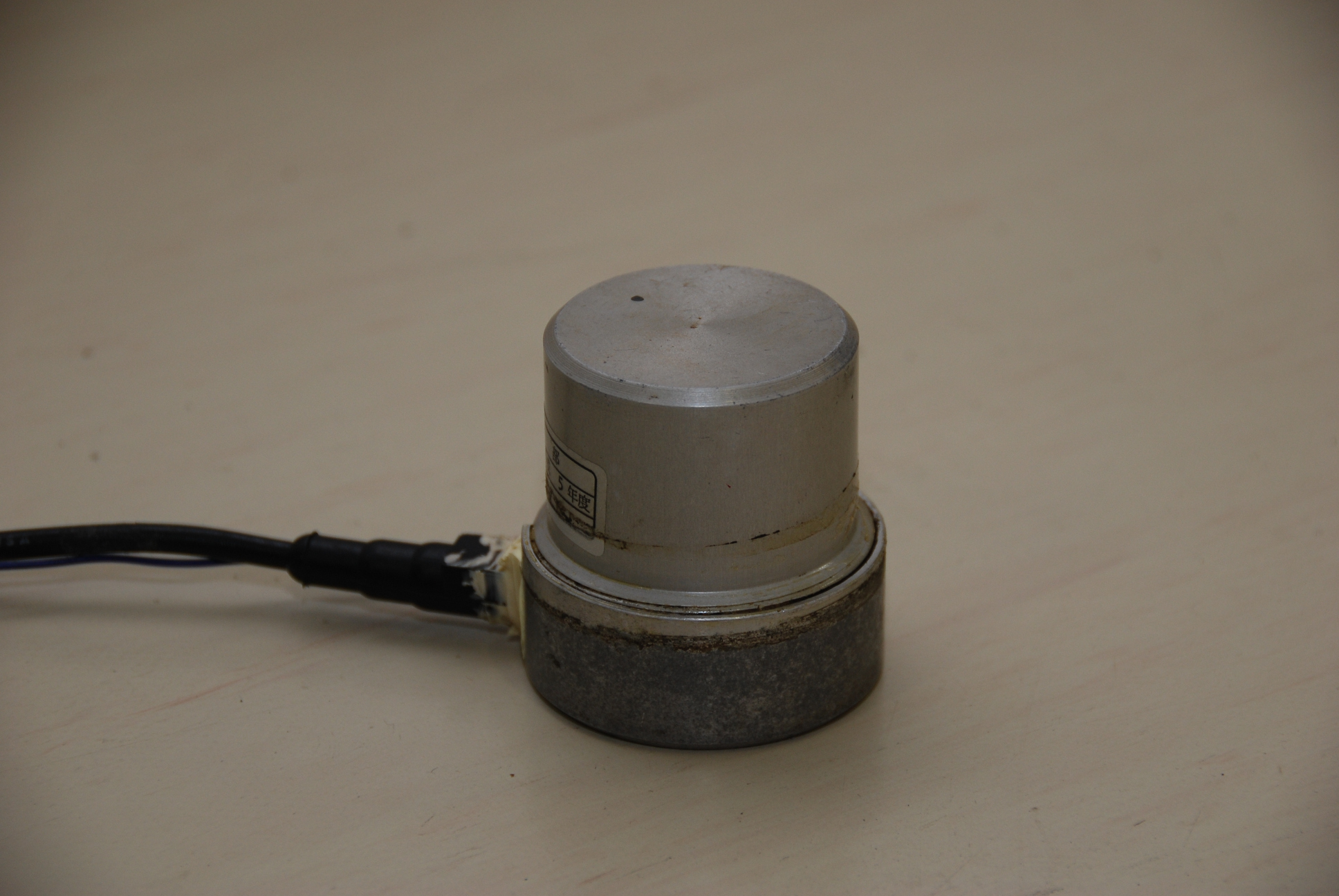

0.5s | Sercel Inc. (USA) (旧 Markproducts Inc.) | L-22D屈折法構造探査等で多用される上下動0.5秒計(1成分).水平動型*や3成分一体型*もある. |
広帯域地震計(5秒計も一緒) | 短周期地震計 |
---|---|
左から STS-2, CMG-3T, Trillium 40, LE-3D/5s. |

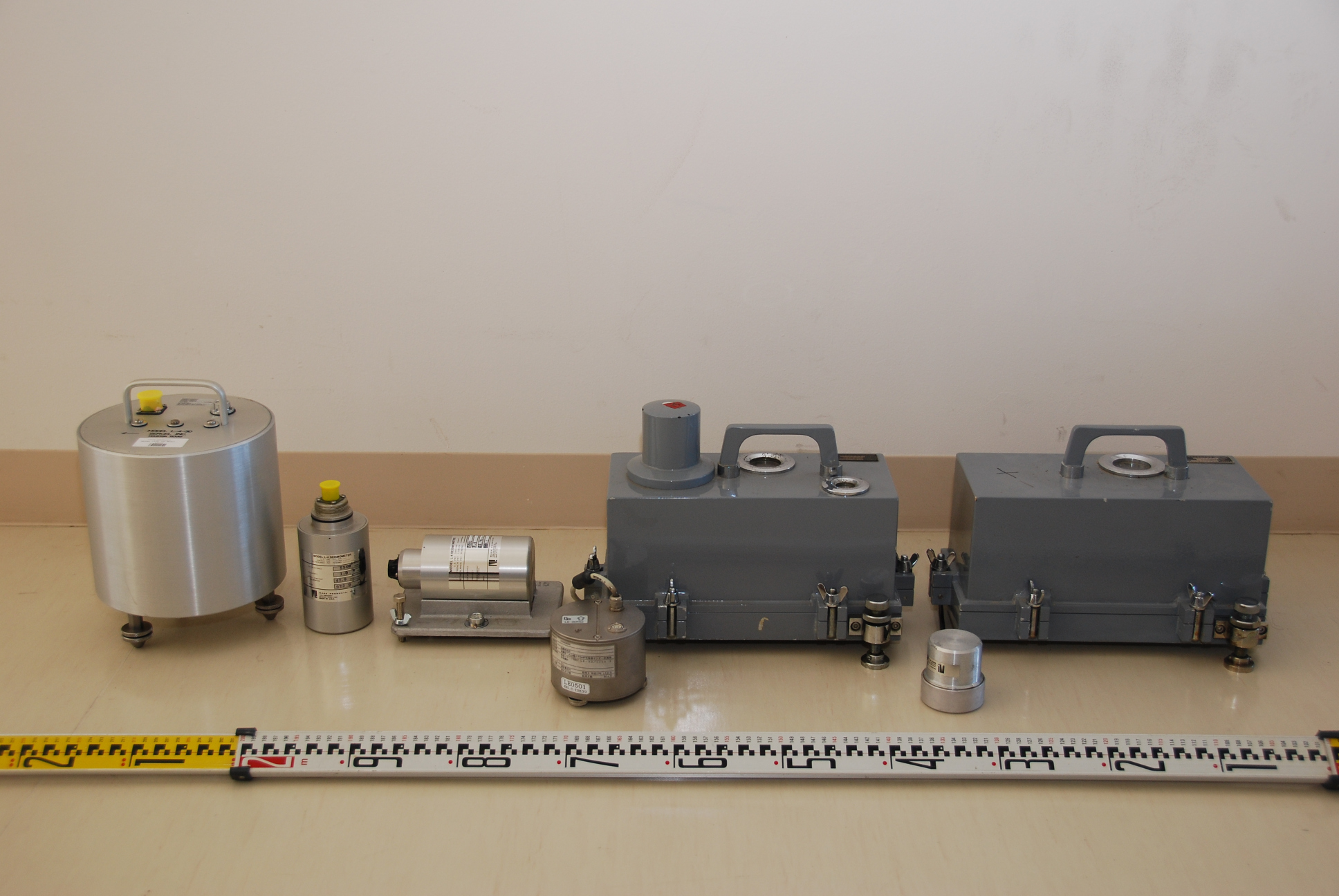

後列左から L-4C 3D, L-4C V, L-4C H, MTDV-1C-W, MTDH-1C-W. 前列左から LE-3Dlite, L-22D. |
