地球惑星科学専攻・大学院講義(2007年度)
レポート#4(川勝分,締め切り9月4日,7月17日出題)
下記の3つのファイルは,東北日本の広帯域地震観測点(HMK, HSK, IYG)の
波形データから得られた,レシーパー関数である.
それぞれのファイルは,フィージー・トンガ地域で起きた
15個の深発地震のものに対応している.
(1)各観測点について,レシーバー関数をstackせよ.
その際,線形stack,N=2-root stack. N=4-root stackをおこない,
結果を比較し考察せよ.
(2)stack波形誤差の推定:
stack波形については,標準偏差などの誤差解析を施すこと.
とくに非線形stackについては,boot-strap法を用いること
(元の波形データから,100セットの疑似データを作り(オリジナルデータからの
重複をゆるすランダム・サンプリングにより),誤差推定(それぞれの
疑似データに対してstackをおこない,100のスタック波形について
分散をもとめる)をせよ).
また線形stackについて,2種の誤差(普通の標準偏差とboot-strap法によるもの)を比較せよ.
(3)結果の考察:
それぞれのstack波形から,東北日本下の構造について
考察せよ.ちなみにマントル内の不連続面の場合,
Ps変換波は,P波にたいして,1秒の遅れがおおよそ10km
の深さに対応する(地殻に関しては,もう少し小さくなる).
(4)
今回の波形データは,日本の東南方向で起きた地震を使っている.
もし西側で起きた地震を使った場合,どのような結果が期待されるか
考察せよ.
<<レシーバー関数波形データ>>
HMK
(緯度,経度:39.851, 141.240)
波形

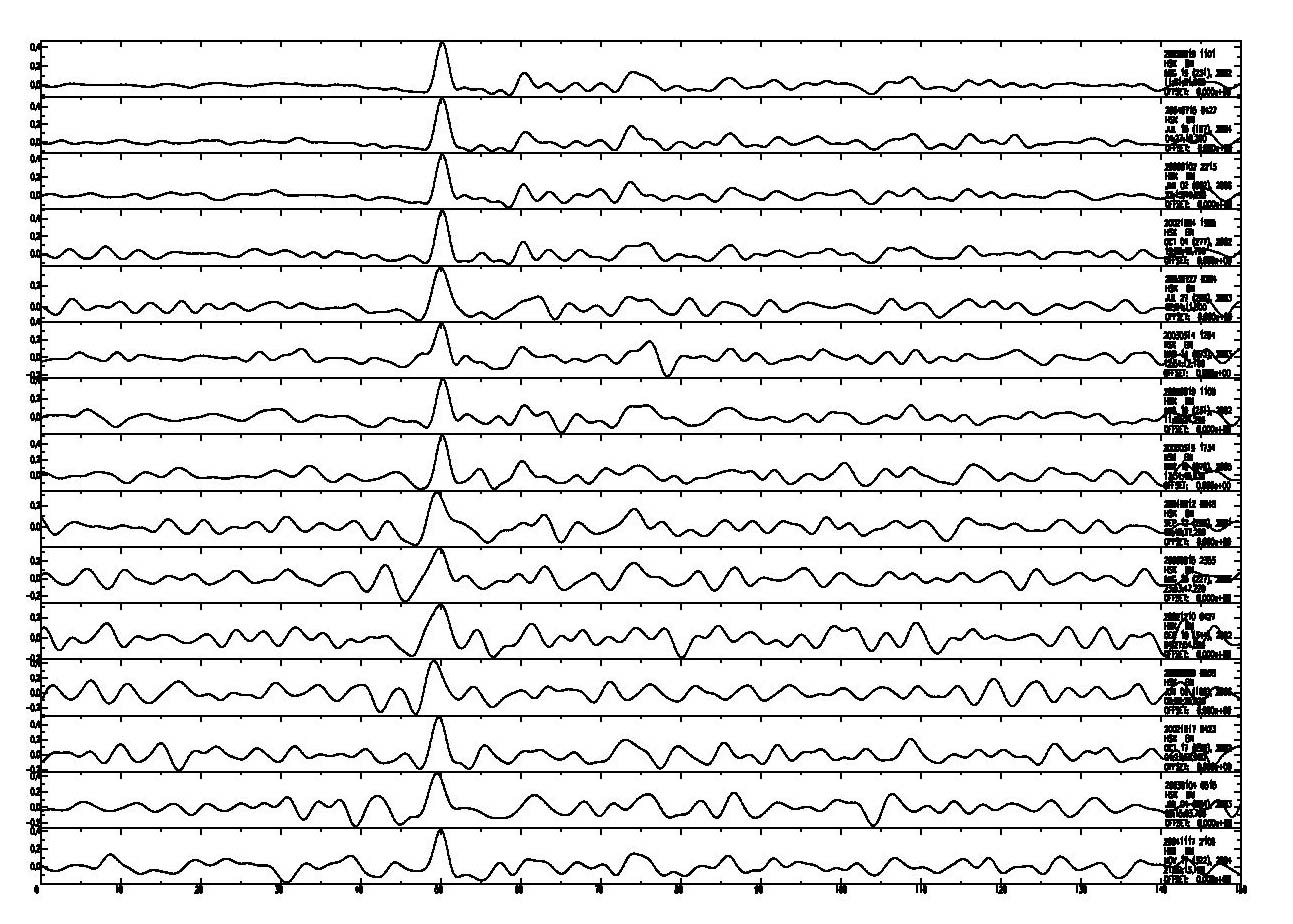

HSK
(40.415, 141.579)
波形

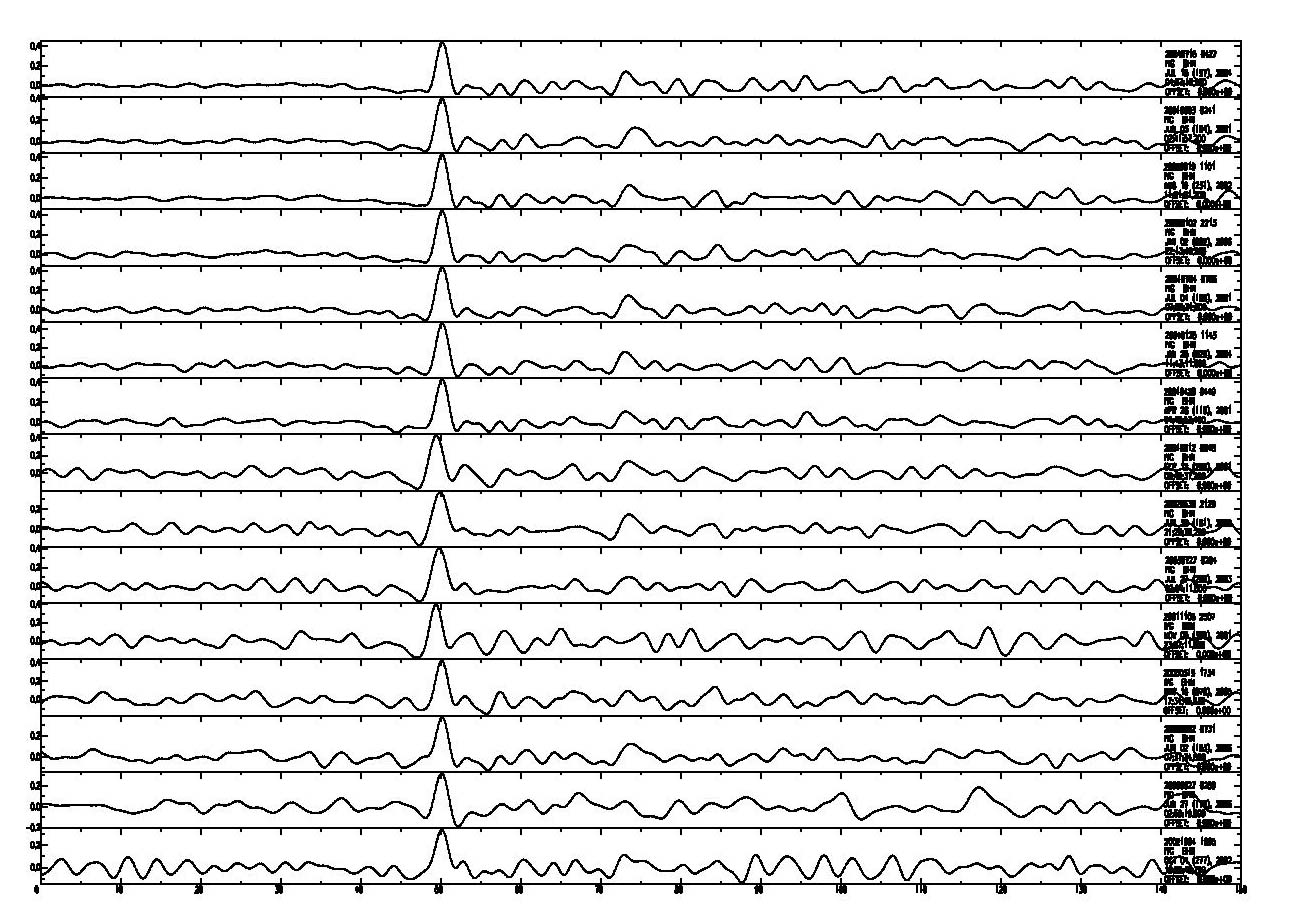

IYG
(40.122, 141.583)
波形
(*注)
それぞれのファイルには,15個の地震波形が含まれている.
それぞれ1コラム目は時間(秒)で,2コラムがレシーバー関数の振幅に
なっている.50秒目がP波の到達時間.
