第１０回　波動・振動で地球の中をみる

10.3　地震波の伝播

平面波：

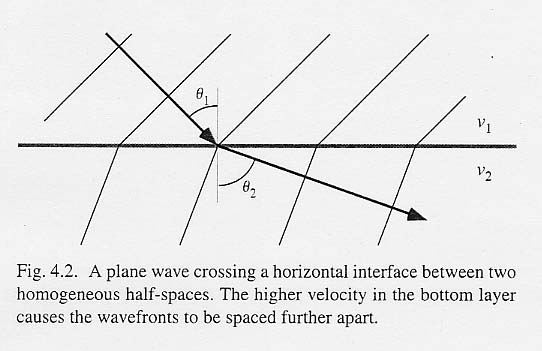

Snellの法則：

波面が連続すること，それぞれの媒質で伝播の速度が一定なことからSnellの法則が以下のように求められる

sin(theta1)/v1 = sin(theta2)/v2

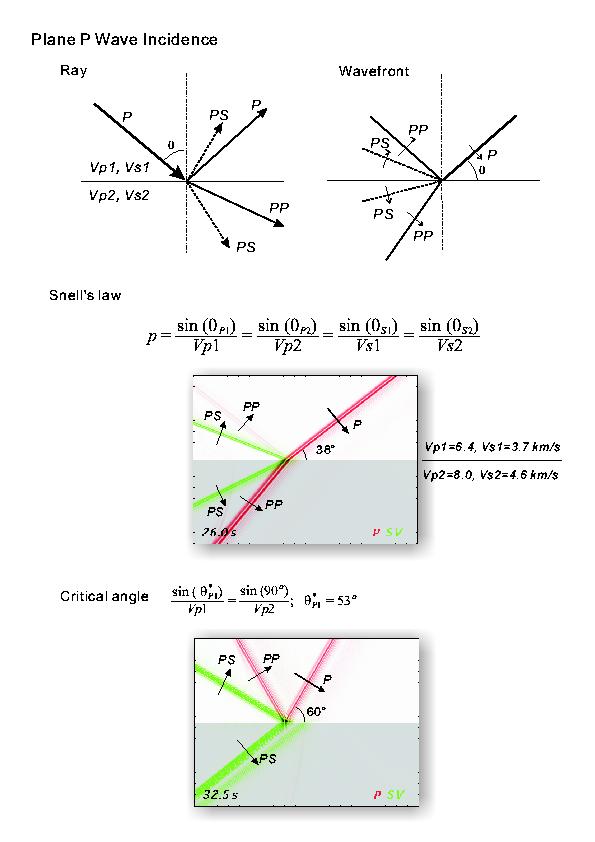

地震波の反射・透過・変換：

地震波の場合は，P波・S波がるため，普通の波動（光，音）に比べてより複雑である．

速度の急激な変化があると，P波からS波へ（またはその逆へ）波の変換が起こる．

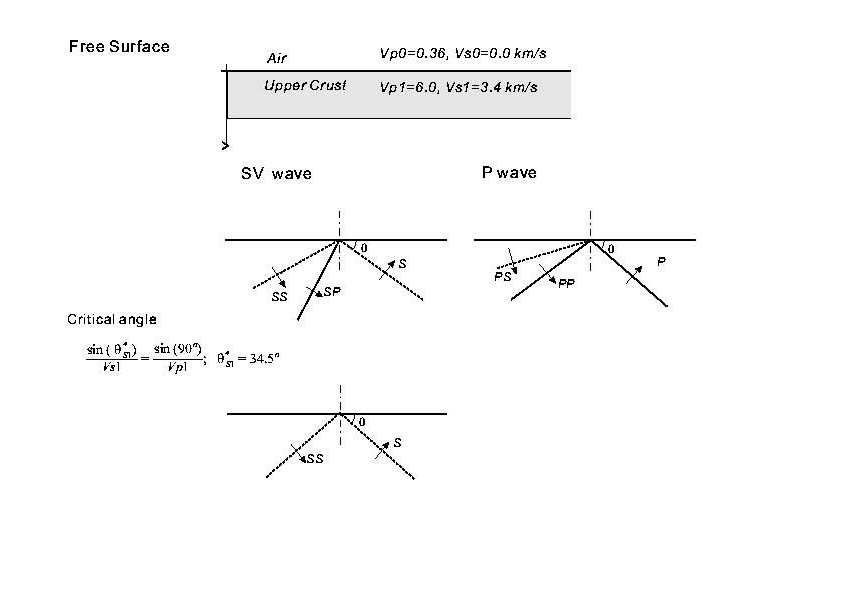

地表でも同様の変換・反射が起こる

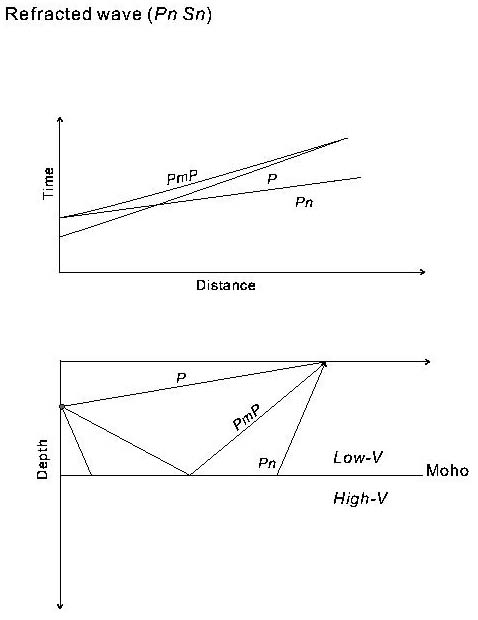

屈折波：

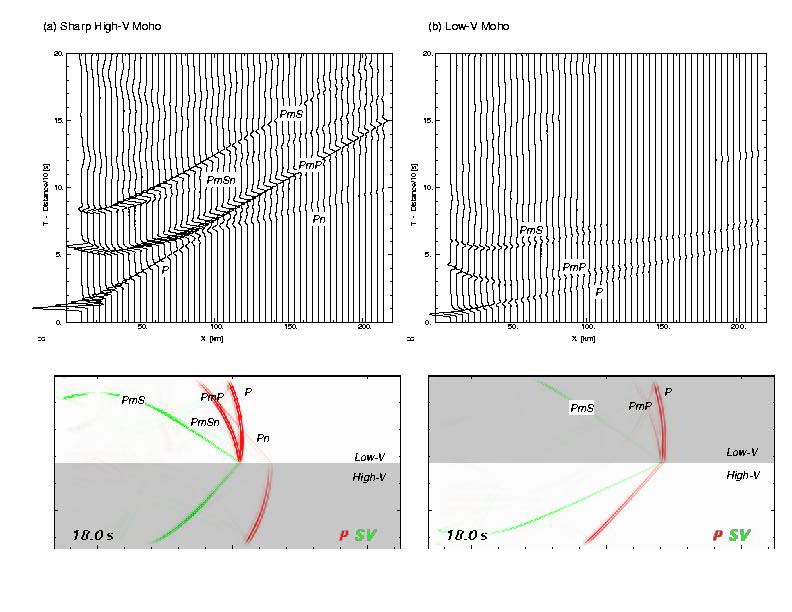

シュミレーション(561KB) （地震研究所　古村孝志氏による）

速度変化と波線：

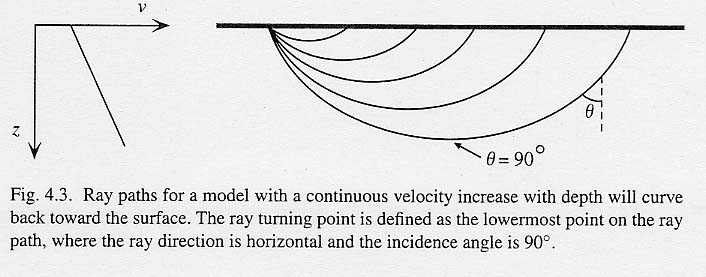

ｚ方向に地震波の伝播速度が増えるとすると，波線はSnellの法則に従って折り曲げられ，地表に戻ってくる．

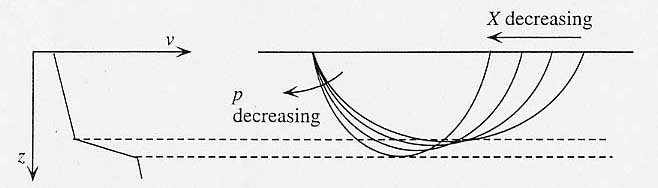

速度の急激な変化：

この場合，波線は折り曲げられすぎで，波の到達距離は短くなる（東京ドームの屋根と松井の打球の飛距離の関係？）

対応した走時曲線は以下のように折り曲げられる：

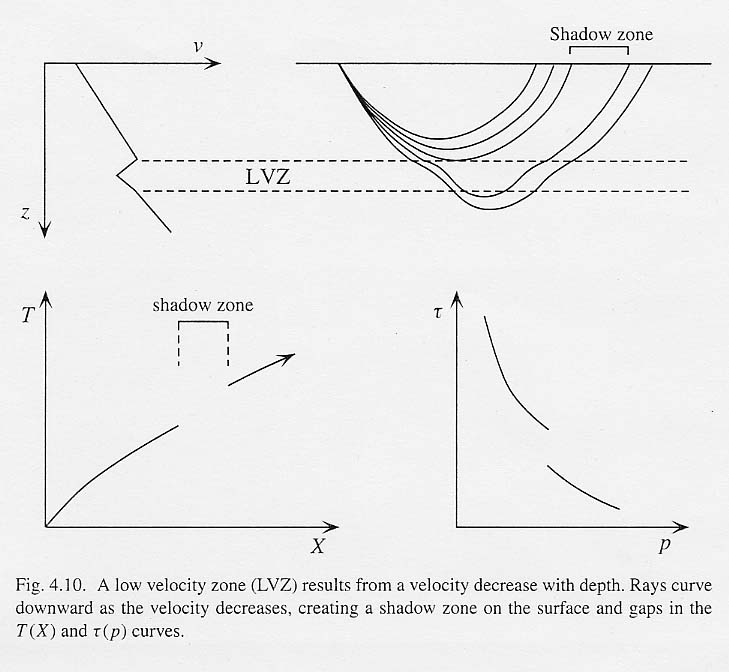

速度の減少する層があると？

そのとき地震波は遠くに曲げられ，地震波の届かない領域が出来る（地震波の影）
