カウント値から圧力への変換
Temperature coefficients
| U0 | 5.864848 μsec |
| Y1 | -3936.273 deg C/μsec |
| Y2 | -11027.49 deg C/μsec^2 |
| Y3 | 0 |
X=temperature period (μsec)
U=X-U0
temperature: (deg C)

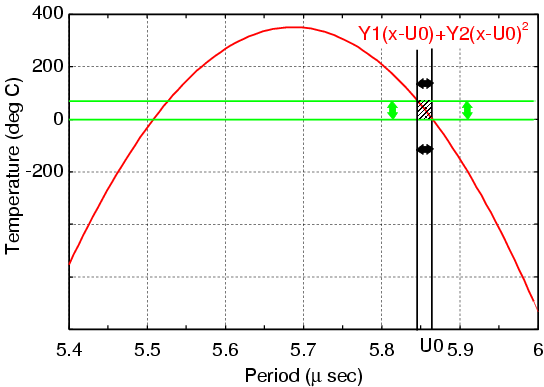

Temp = Y1 U+Y2 U^2+Y3 U^3
横軸の周期T(μ sec) は 圧力カウント値 Tc を使いTc*1E-7/32000と書ける．
Pressure coefficients
| C1 | 97.86630 psia |
| C2 | 3.040155 psia/μsec |
| C3 | -216.0661 psia/μsec^2 |
| D1 | 0.032437 |
| D2 | 0 |
| T1 | 27.83238 μsec |
| T2 | 0.912815 μsec/μsec |
| T3 | 18.16645 μsec/μsec^2 |
| T4 | 0 |
| T5 | 0 |
T = pressure period (μsec)
C = C1+C2 U+C3 U^2
D = D1+D2 U
T0=T1 + T2 U+T3 U^2+T4 U^3+T5 U^4
Pressure [hPa]
P =C(1-T0^2/T^2)(1-D(1-T0^2/T^2))*68.9476 [hPa]

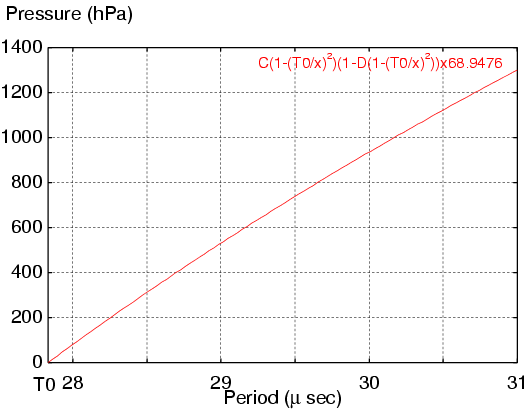

X=U0の場合，のTに対する圧力のプロット
上式で T = Tc*1E-7/32000 (カウンターのクロックは10MHz).
