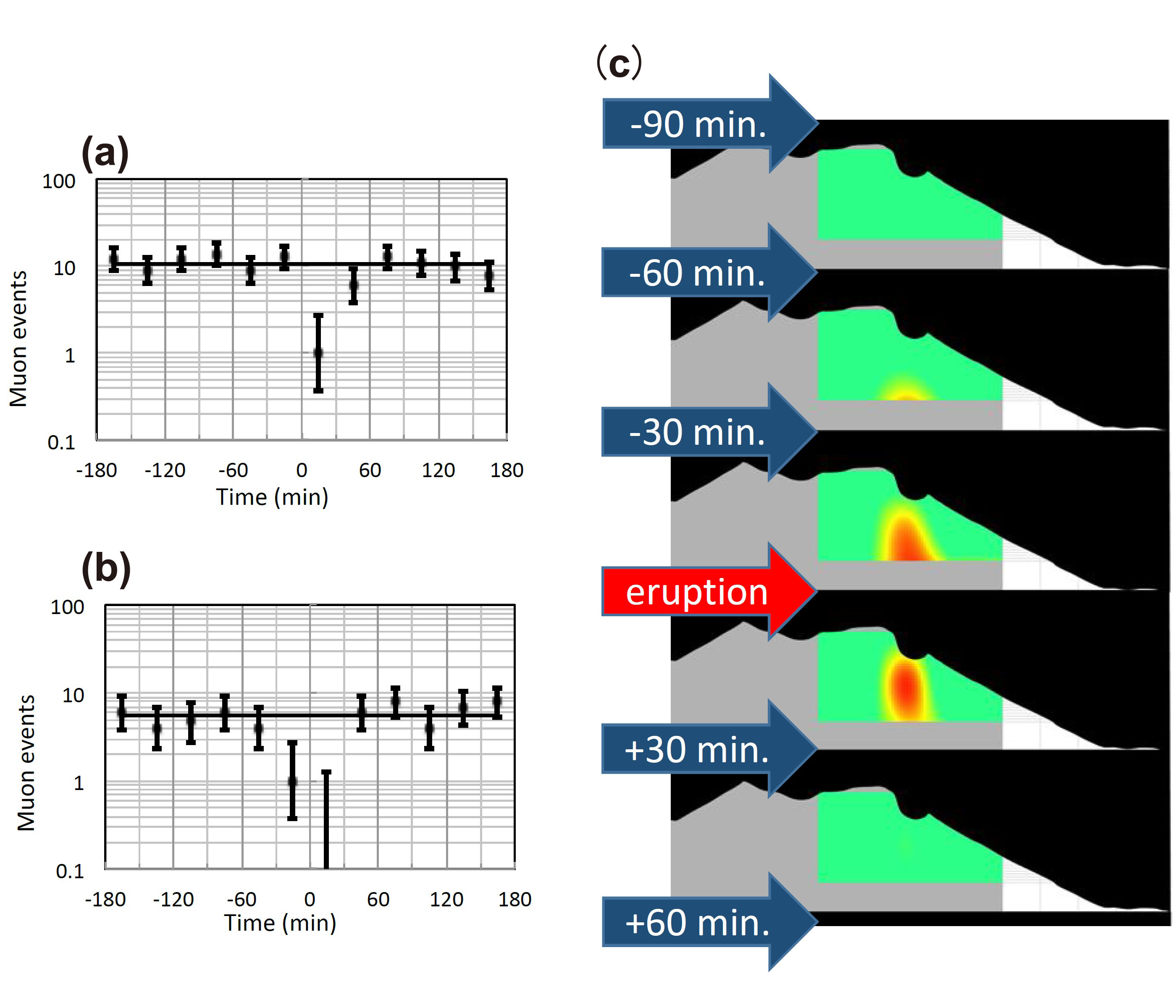

桜島火山の昭和火口近傍を透過するミューオン・フラックスの時間変化． ただし、時間軸は噴火時刻を基準（0)にした経過時間にとっている．(a) 火口底より上方100ｍまでの領域をとり、53回の爆発について積算した結果．水平の太い実線は観測期間内の平均値を表す． (b)火口底より下方100ｍまでの領域についての積算結果． (c) (a)(b)などのデータをもとに再構成した、ミューオン・フラックスの時空間変動（昭和火口を含む断面）．黄色→オレンジ→赤色になるにしたがい，ミューオン・フラックスが減少の度合いを強める．すなわち，赤みが増す領域ほど、平均密度が大きく上昇していることを示している．
