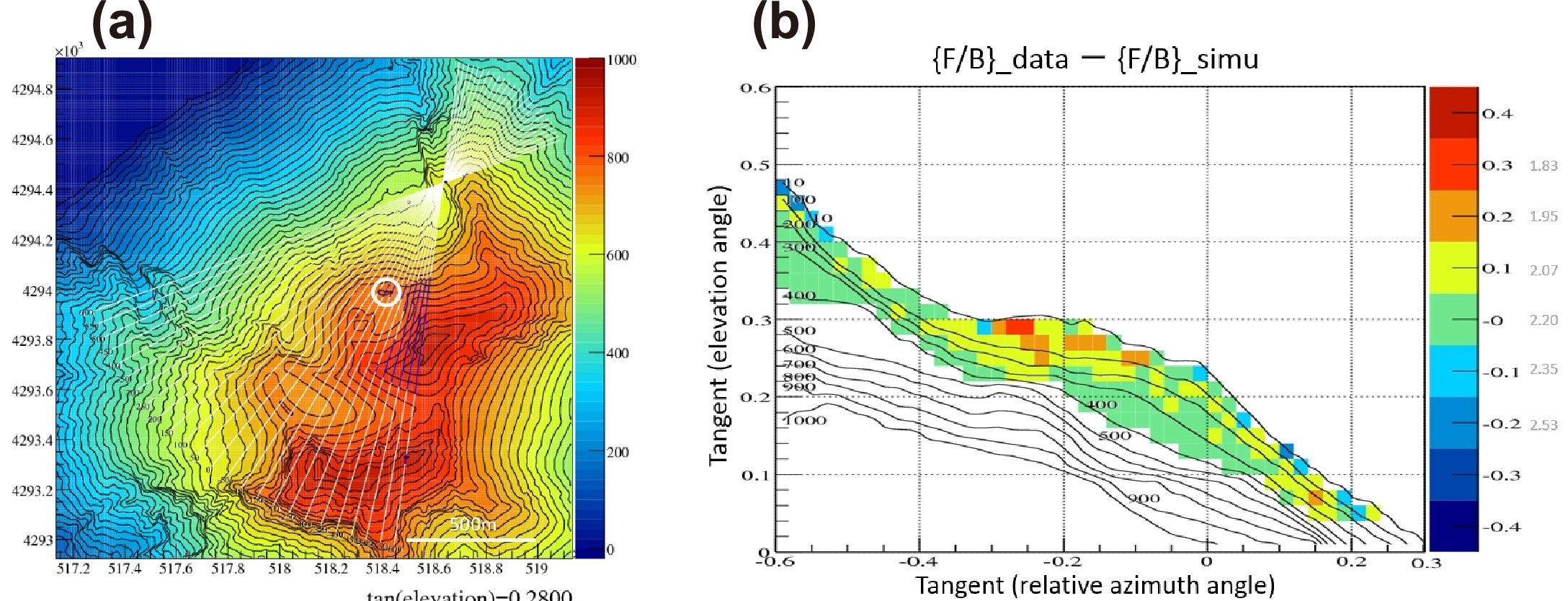

（a）Stromboli火口周辺の地形図．白い線が放射状に出ている点が，検出器設置点で，白い線は典型的なミューオンの飛跡を示す．白い丸で囲まれた点は，ミューオン余剰が観測された北東クレーターを表す．（b）山体の密度を2.2g/cm3で一様であると仮定した時のミューオン数期待値と観測値のずれ．横軸・縦軸はそれぞれ方位角・仰角のtangent，等高線は山体の厚み(m)，色の違いは，期待値と観測値のずれを表し，赤いほど観測値の余剰を意味する．ビンサイズは縦軸・横軸共に0.020であり，火口付近での空間分解能に換算すると10mである．
