Fig.4

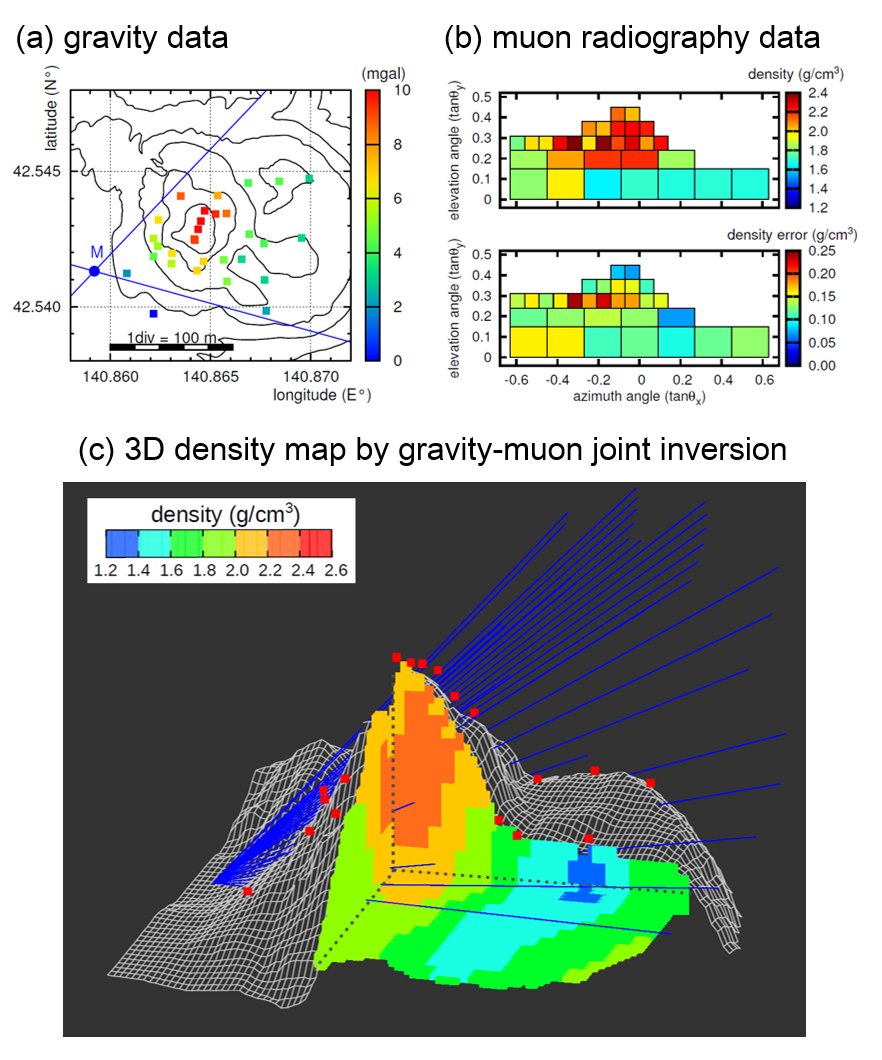

ミューオグラフィーと重力の統合逆解析によって得られた昭和新山の３D密度構造．(a) 昭和新山周辺の地形図．色のついた四角い点は重力観測点で，色の違いは重力異常値を表す．Mと記された青い点はECC設置点を示し，青い直線で囲まれた東側の領域はミューオンで観測できる視野を示す．(b)ECCによるミューオン観測によって決定された平均密度値とそれに伴う誤差．(c) 統合逆解析により求められた3次元密度分布．青い直線はミューオンの到来経路を示し，赤い点は重力観測点を示す．
